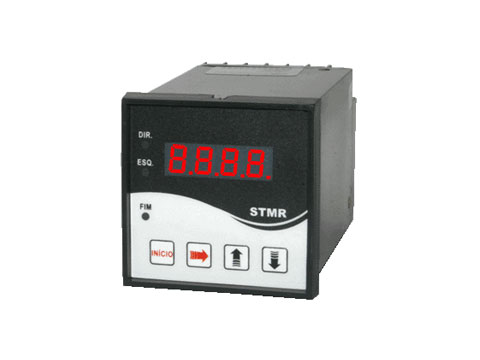

Temporizadores microprocessados para reversão de motores

Tipo: GTMR e STMR

Introdução

Os temporizadores microprocessados para reversão de motores tipos GTMR e STMR foram desenvolvidos para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos, sob as mais rígidas condições de trabalho. Possuem memória permanente, tipo EEPROM, que dispensa o uso de baterias, assim, em caso de falta de energia ou parada da máquina, sua memória armazena os dados programados. Montados em caixa plástica normalizada, para embutir em painéis, com grampos de fixação.

Funcionamento

Uma vez dada a partida por qualquer um dos modos possíveis e descritos adiante, o relé de saída para comando à esquerda é energizado e a contagem do tempo à esquerda é iniciada. Ao atingir o valor pré-determinado o relé é desenergizado e dá início à contagem do tempo de pausa. Ao atingir o valor pré-determinado o relé de saída para comando à direita é energizado e a contagem do tempo à direita é iniciada. Ao final deste tempo o relé é desenergizado e o tempo de pausa é reiniciado. Ao término deste, o relé à esquerda é novamente energizado e assim sucessivamente. O ciclo irá se repetir até que o tempo total pré-determinado seja atingido, energizando o relé de fim de ciclo que ficará nesta posição pelo tempo pré-determinado em t.ALA. No final do ciclo os relés que comandam a reversão do motor e o alarme, serão desenergizados. O display ficará indicando o tempo total.
Nota: No modelo GTMR não existe o relé de fim de ciclo. O display ficará indicando o tempo total.

Características

  • Indicação digital com 3 ou 4 dígitos.
  • Programável pelas quatro teclas frontais.
  • Memória permanente tipo EEPROM.
  • Entrada por contato seco ou sensores NPN.
  • Duas saídas selecionáveis: Opção 1: Saída à relé. Opção 2 : Saída transistorizada.
  • Duas percentagens de tempo, uma para operação normal e outra exclusiva para stand-by.
  • Nível de segurança protegido por senha.

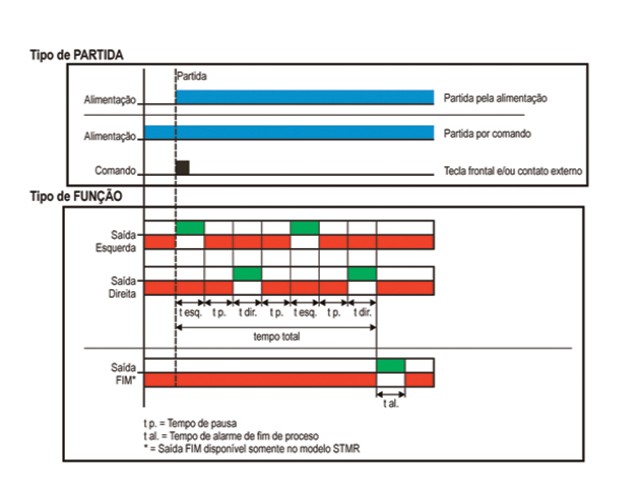

Diagrama(s) de funcionamento

temporizadores-microprocessados-para-reversao-de-motores-tipo-gtmr-e-stmr-ligacao

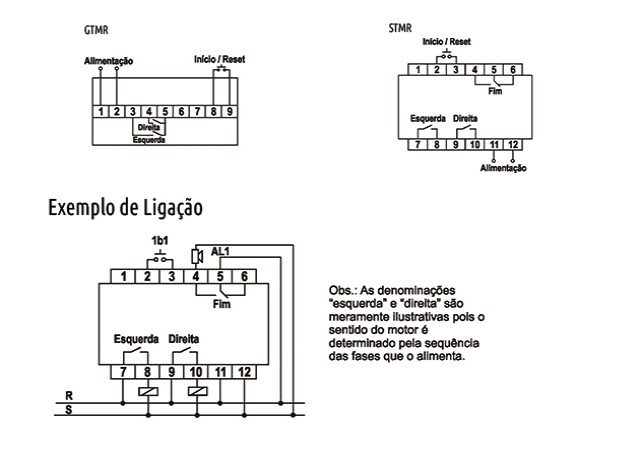

Diagrama(s) de ligação

temporizadores-microprocessados-para-reversao-de-motores-tipo-gtmr-e-stmr-ligacao-2

Dados técnicos

Alimentação (+10% -15%)
GTMR: 110 ou 220 Vca (especificar)
STMR: 20 – 60 Vcc / 20 – 48 Vca ou 90 – 240 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
5 VA (aproximadamente)
Indicação digital
GTMR: 4 dígitos com display à leds vermelhos de alto brilho
STMR: 4 dígitos com display à leds vermelhos de alto brilho
Altura dos dígitos
GTMR: 13 mm STMR: 10 mm
Entrada
Contato seco (tecla frontal ou remota)
Tempos programáveis
GTMR: à direita, à esquerda e pausa
STMR: à direita, à esquerda, pausa ou total
Bases de tempo programáveis
Horas/minutos: ajustável de 00,01 a 99,59
Minutos/déc. de minutos: ajustável de 000,1 a 999,9
Minutos/segundos: ajustável de 00,01 a 99,59
Segundos/cent. de segundos: ajustável de 00,01 a 99,99
Saídas programáveis
5 A 250Vca máx. carga resistiva
Material dos contatos
AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Material da caixa
Termoplástico
Grau de proteção do frontal
IP 64
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
GTMR: IP 20 STMR: IP 10
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Por grampos

Dimensões (mm)

temporizadores-microprocessados-para-reversao-de-motores-tipo-gtmr-e-stmr-dimensoes
