Temporizadores multifunção (12 funções) Tipo: JTM e DTM

By 6 de Fevereiro de 2016TEMPORIZADORES

Temporizadores multifunção (12 funções)

Tipo: JTM e DTM

Introdução

Ampliando sua linha de fabricação de temporizadores eletrônicos a Minulight lança no mercado os tipos JTM e DTM microprocessados, multifunção, multiescalas, para aplicações industriais onde um só aparelho pode ser aplicado em funções diversas. Montados em caixas plásticas de forma compacta e robusta , fixação interna em fundo de paineis por meio de trilhos DIN 46777 ou por parafusos mediante adaptador opcional.

Aplicações

Por se tratar de aparelho múltiplo com dois relés de saída, podem ser aplicados nas funções : retardo na energização (com arranjo de contatos), impulso, estrela-triângulo, cíclicos e retardo na desenergização e biestável com comando externo, mediante a combinação de jumpers em seus terminais e seleção de função através de uma chave seletora em seu frontal, seleciona-se a base de tempo desejado em segundos, minutos ou hora. Os tempos desejados são ajustados também no frontal por meio de um potenciômetro com escala graduada.

Ajustes Frontais

Base de tempo

Ajustes possíveis

Pos.

Fim de Escala

Ajuste de Escala

1 seg

10 seg

30 seg

1 min

10 min

30 min

1 hora

1

1 seg

mínimo

0,05

0,2

0,5

0,6

10seg

30seg

1min

2

10 seg

1

0,1

1

3

0,1

1

3

0,1

3

30 seg

2

0,2

2

6

0,2

2

6

0,2

4

1 min

3

0,3

3

9

0,3

3

9

0,3

5

10 min

4

0,4

4

12

0,4

4

12

0,4

6

30 min

5

0,5

5

15

0,5

5

15

0,5

7

1 hora

6

0,6

6

18

0,6

6

18

0,6

7

0,7

7

21

0,7

7

21

0,7

8

0,8

8

24

0,8

8

24

0,8

9

0,9

9

27

0,9

9

27

0,9

10

1,0

10

30

1,0

10

30

1,0

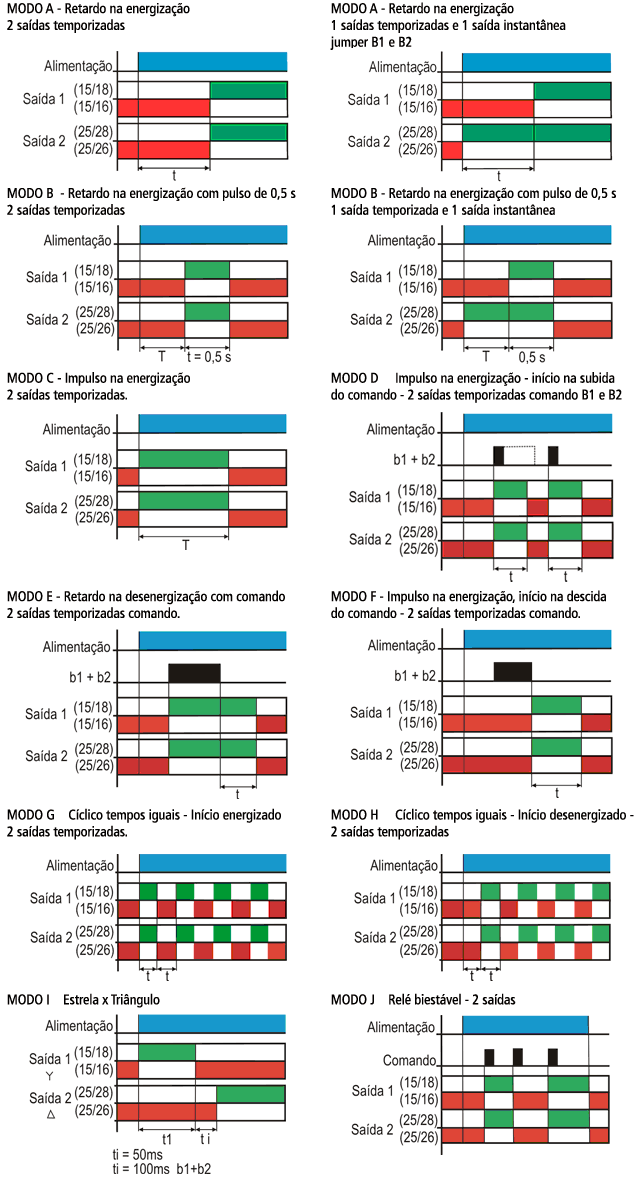

Diagrama(s) de funcionamento

temporizadores-multifuncao-12-funcoes-tipo-jtm-e-dtm-funcionamento

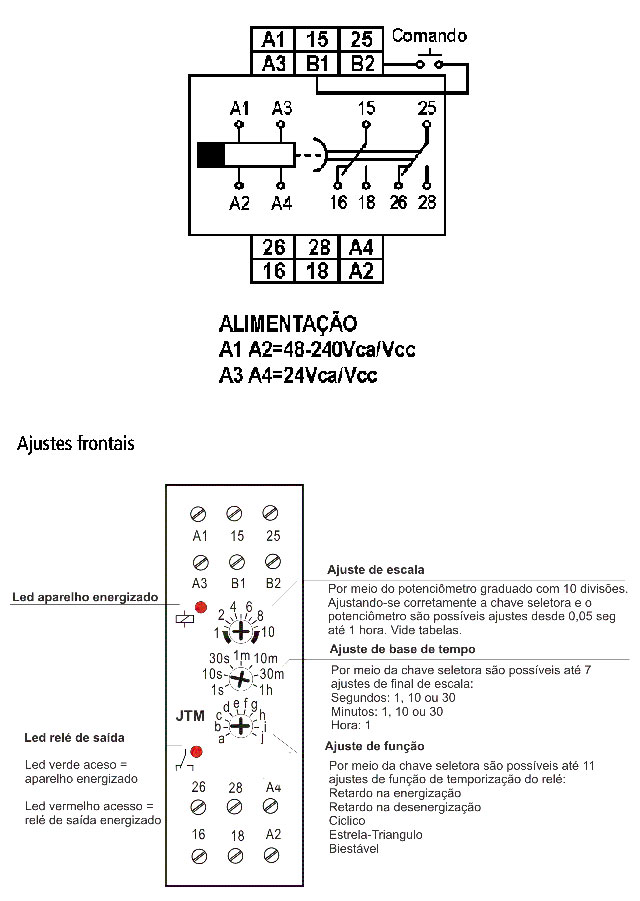

Diagrama(s) de ligação

temporizadores-multifuncao-12-funcoes-tipo-jtm-e-dtm-ajustes

Dados técnicos

Alimentação (+10% -15%)

48 – 250 Vca / Vcc e 24 Vca / Vcc

50 – 60 Hz

Escalas selecionáveis

0,05 seg a 1 h

Consumo

3 VA

Saídas 2 relés reversíveis 5 A máx

250Vca carga resistiva

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 100.000 operações

Repetibilidade

2% fim de escala

Histerese

<2% fim de escala

Tempo mínimo de reinicialização

100 ms

Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a +60°C

Umidade relativa

20 a 90% sem condensação

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Material da caixa

Termoplástico

Capacidade dos terminais

Fio: 2,5 mm²

Cabo:2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto:0,5 a 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafusos com adaptador (opcional)

Dimensões (mm)

temporizadores-multifuncao-12-funcoes-tipo-jtm-e-dtm-dimensoes
