Temporizadores multifunção Tipo: GTM, FTM, STM e CTM

By 6 de Fevereiro de 2016TEMPORIZADORES

Temporizadores multifunção

Tipo: GTM, FTM, STM e CTM

Introdução

Os temporizadores microprocessados multifunção tipos GTM, FTM, STM e CTM foram desenvolvidos para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. Possuem sete lógicas de operação programáveis pelo teclado frontal, memorizadas por EEPROM, que dispensa o uso de baterias, assim, em caso de falta de energia ou parada da máquina, mantém armazenados os dados programados. Montados em caixas plásticas, para fixação em painéis.

Funcionamento

O funcionamento deste aparelho dependerá da lógica de programação escolhida, bem como do modo de partida definido. Assim, antes de instalar o aparelho no local definitivo deve-se energizá-lo em bancada, parametrizando a base de tempo, os tempos desejados e principalmente o modo de temporização, definindo então, quantas saídas serão utilizadas e como resetá-las. Ao ser energizado o display se acenderá e para entrar em funcionamento aguardará o fechamento da entrada de comando. A partida pode ser pela energização do aparelho, dependendo da função escolhida, se a entrada de comando já estiver fechada. Os relés de saída serão acionados decorridos os tempos pré-determinados que são mostrados no display. O estado de saída dos relés são mostrados nos respectivos leds (led aceso = relé energizado).

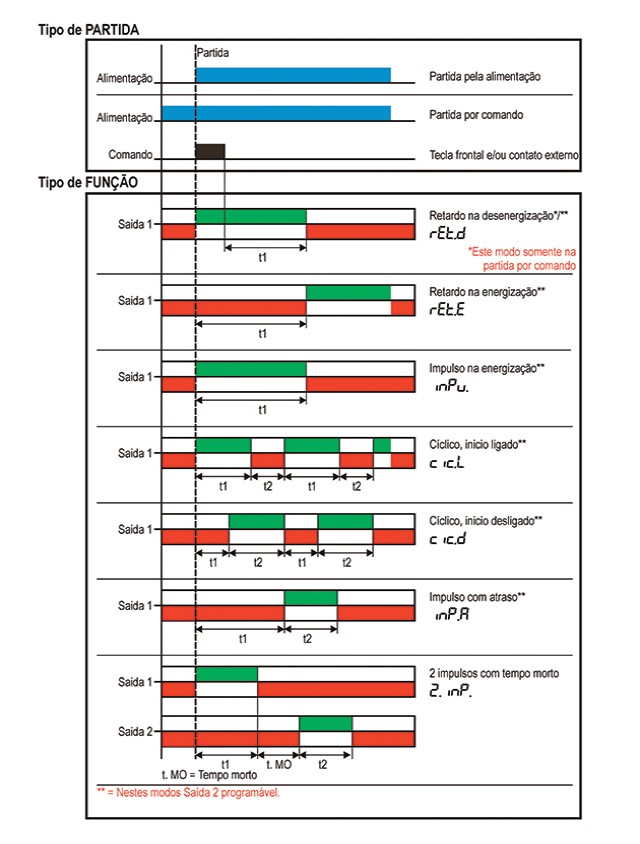

Diagrama(s) de funcionamento

temporizadores-multifuncao-tipo-gtm-ftm-stm-e-ctm-funcionamento

Diagrama(s) de ligação

temporizadores-multifuncao-tipo-gtm-ftm-stm-e-ctm-ligacao

Dados técnicos

Alimentação (+10% -15%)
GTM: 110 ou 220 Vca (especificar)
FTM, STM e CTM: 22 – 60 Vcc / 20 – 48 Vca ou 90 – 240 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
5 VA (aproximadamente)
Indicação digital
4 dígitos com display à leds vermelhos de alto brilho
Altura dos dígitos
GTM: 8 mm CTM: 13 mm FTM e STM: 10 mm
Entrada (partida, parada, reset ou congela)
Contato seco (tecla frontal ou remota) / Sensor NPN (PNP opcional)
Tempos programáveis
Pelo teclado frontal
Bases de tempo programáveis
Horas/minutos: ajustável de 00,1 a 99,59
Horas/minutos: ajustável de 000,1 a 999,9
Minutos/segundos: ajustável de 00,01 a 99,59
Minutos/déc. de minutos: ajustável de 000,1 a 999,9
Segundos/cent.de segundos: ajustável de 00,01 a 99,99
Relé de saída
2 x 5 A 250 Vca máx. carga resistiva
Material dos contatos
AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Material da caixa
Termoplástico
Grau de proteção do frontal
IP 64
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
GTM: IP 20 FTM, STM, CTM: IP 10
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Por grampos

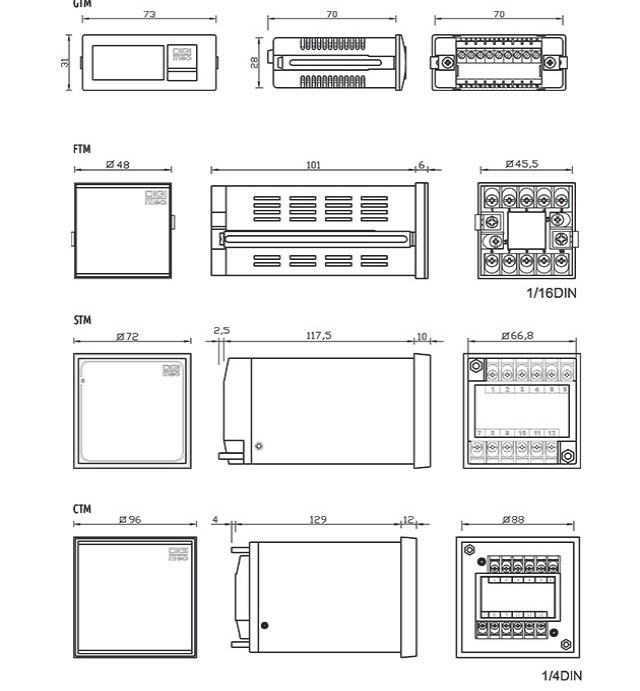

Dimensões (mm)

temporizadores-multifuncao-tipo-gtm-ftm-stm-e-ctm-dimensoes
