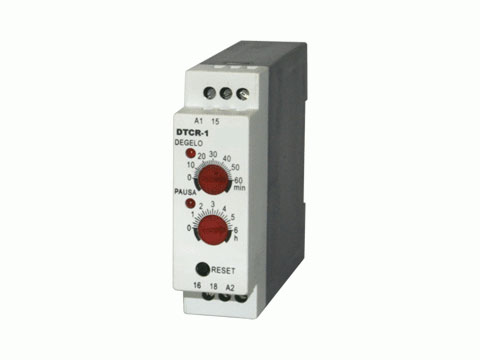

Temporizadores para degelo Tipo: JTCR-1, DTCR-1 e YTCR-1

By 6 de Fevereiro de 2016TEMPORIZADORES

Temporizadores para degelo

Tipo: JTCR-1, DTCR-1 e YTCR-1

Introdução

Os temporizadores eletrônicos da Minulight são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em painéis. Fixados em trilhos DIN ou por parafusos (mediante adaptador opcional para as caixas J e D).

Funcionamento

O temporizador cíclico para degelo em refrigeração define, independentemente, o tempo de degelo e o tempo de pausa entre degelos. Ao ser alimentado, inicia sempre contando o tempo de “pausa” entre degelos (relé desenergizado), sinalizado pelo led “pausa” aceso. Ao término deste tempo inicia a contagem do tempo de “degelo” (relé energizado) e sinalizado pelo led “degelo” aceso. Terminando este tempo, voltará a contar o tempo de pausa automaticamente e assim permanecerá ciclando enquanto estiver alimentado. Se houver queda de energia ou for desligado por outros motivos os tempos decorridos não são memorizados. Um novo ciclo será iniciado. Quando contando um tempo de “pausa” este pode ser interrompido pela tecla “reset” para início imediato do tempo de degelo. Esta tecla somente finaliza o tempo de “pausa” e não o tempo de degelo.

Diagrama(s) de funcionamento

temporizadores-para-degelo-tipo-jtcr-1-dtcr-1-e-ytcr-1-funcionamento

Dados técnicos

Alimentação (+10% -15

110, 220 Vca (especificar)

Frequência da rede

50 – 60 Hz

Consumo

3 VA (aproximadamente)

Escalas (especificar)

Tempo de pausa: 12 horas / 60 minutos
Tempo de degelo: 6 horas / 30 minutos

Precisão da escala

6%

Repetibilidade

2% fim de escala

Histerese

<2% fim de escala

Tempo mínimo de reinicialização

100 ms

Relé de saída (especificar)

5 Amp 250 Vac Max. carga resistiva – reversível 20 Amp 250 Vac Max. carga resistiva – reversível*

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90% sem condensação

Material da caixa

Termoplástico

Terminais de saída

Parafusos com alojamento fixo

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Capacidade dos terminais

Fio: 2,5 mm²
Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)

* Relé de 20A 250 Vac Max. carga resistiva – reversível, somente no modelo YTCR-1

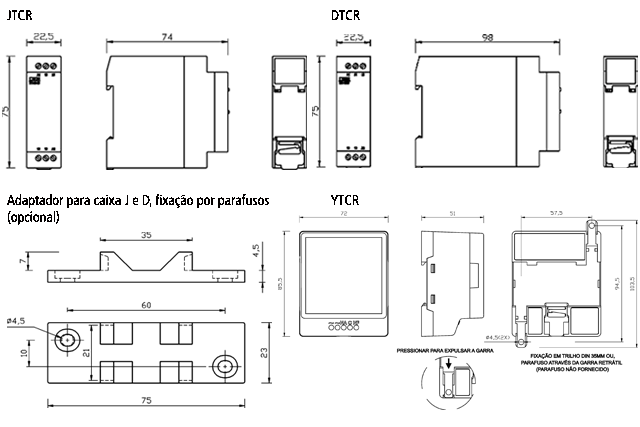

Dimensões (mm)

temporizadores-para-degelo-tipo-jtcr-1-dtcr-1-e-ytcr-1-dimensoes
