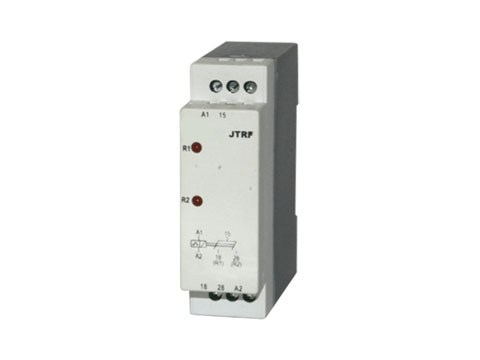

Temporizadores para reversão de motores Tipo: JTRF, JTRR, DTRF e DTRR

By 6 de fevereiro de 2016TEMPORIZADORES

Temporizadores para reversão de motores

Tipo: JTRF, JTRR, DTRF e DTRR

Introdução

Os temporizadores eletrônicos para “REVERSÃO DE MOTORES” da Minulight são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.

Funcionamento

Alimentando-se o aparelho, o relé R1 de rotação à direita é acionado, ligando o motor por um tempo de funcionamento (T1). Após esse tempo, inicia-se o tempo de pausa (T2), onde o mesmo fica desligado. Após a pausa, é acionado o relé R2, de rotação à esquerda pelo mesmo tempo de funcionamento de (T1). Ao término deste, inicia-se novamente o tempo de pausa (T2), após a pausa, inicia-se novamente o ciclo com o acionamento do relé R1, e assim sucessivamente até que o aparelho seja desligado.

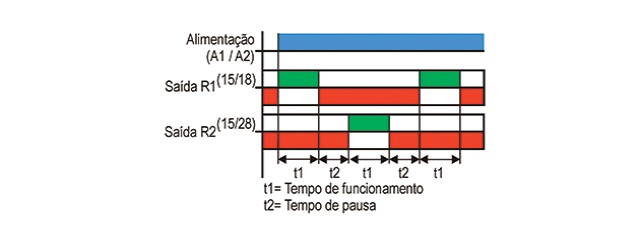

Diagrama(s) de funcionamento

temporizadores-para-reversao-de-motores-tipo-jtrf-jtrr-dtrf-e-dtrr-funcionamento

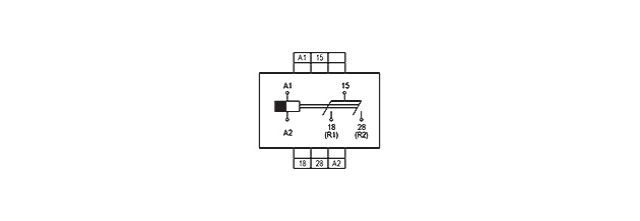

Diagrama(s) de ligação

temporizadores-para-reversao-de-motores-tipo-jtrf-jtrr-dtrf-e-dtrr-ligacao

Dados técnicos

Alimentação (-15% +10%)
24 Vcc / 24, 110 – 220 Vca (outras sob consulta)
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Tempo de funcionamento T1
12, 15, 20, 25, 27, 30, 60, 90, 120, 150, 180, 300 seg
Tempo de pausa T2
3, 5, 10, 15, 20, 30 seg
Escala de tempo
JTRF, DTRF: Fixa
JTRR, DTRR: Ajustável
Precisão de escala
5% fim de escala (a 25ºC)
Repetibilidade
4% fim de escala (a 25ºC)
Relé de saída
5 A 250 Vca máx. carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente
De trabalho: 0 a 50°C
De armazenamento: -10 a +60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Material da caixa
Termoplástico
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)

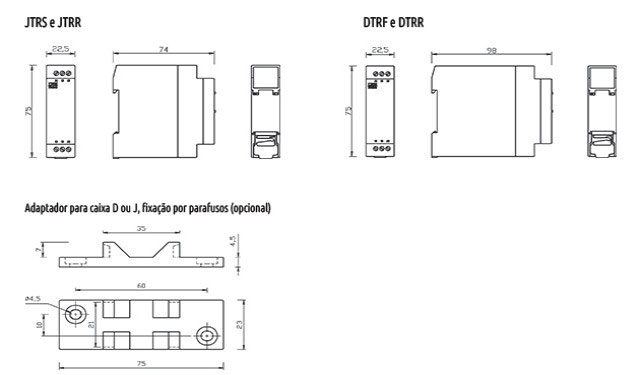

Dimensões (mm)

temporizadores-para-reversao-de-motores-tipo-jtrf-jtrr-dtrf-e-dtrr-dimensoes
