Temporizadores percentuais microprocessados Tipo: GTMP, FTMP e STMP

By 6 de Fevereiro de 2016TEMPORIZADORES

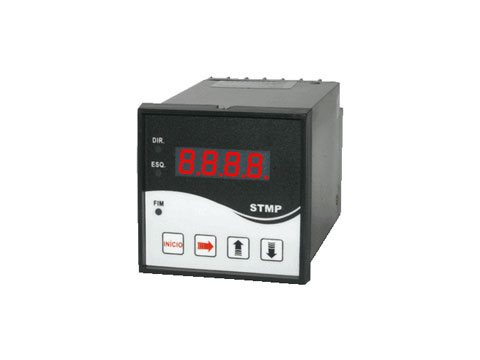

Temporizadores percentuais microprocessados

Tipo: GTMP, FTMP e STMP

Introdução

Os temporizadores percentuais microprocessados tipos GTMP, FTMP e STMP foram desenvolvidos para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos, sob as mais rígidas condições de trabalho.  Possuem memória permanente, tipo EEPROM, que dispensam o uso de baterias, assim, em caso de falta de energia ou desenergização do aparelho, sua memória armazena os dados programados. Montados em caixa plástica para embutir em painéis, com grampos de fixação.

Funcionamento

Uma vez dada a partida pela opção ALIMENTAÇÃO ou pela opção ENTRADA, a saída é imediatamente energizada e assim permanece pelo percentual pré determinado em PEr.1. Ao término deste, a saída é desenergizada e assim permanece até que o tempo de ciclo seja completado. Este ciclo irá se repetir enquanto o aparelho permanecer alimentado ou a entrada estiver fechada. Dependendo da escolha do modo de indicação, o display mostrará durante a operação o tempo ligado decorrido ou o valor percentual fixo e predeterminado em PEr.1. Para melhor compreensão das inúmeras possibilidades de operação destes aparelhos observar o diagrama de funcionamento abaixo.

Características

  • Indicação digital com 3 ou 4 dígitos.
  • Programável pelas quatro teclas frontais.
  • Memória permanente tipo EEPROM.
  • Entrada por contato seco ou sensores NPN.
  • Duas saídas selecionáveis: Opção 1: Saída à relé. Opção 2 : Saída transistorizada.
  • Duas percentagens de tempo, uma para operação normal e outra exclusiva para stand-by.
  • Nível de segurança protegido por senha.

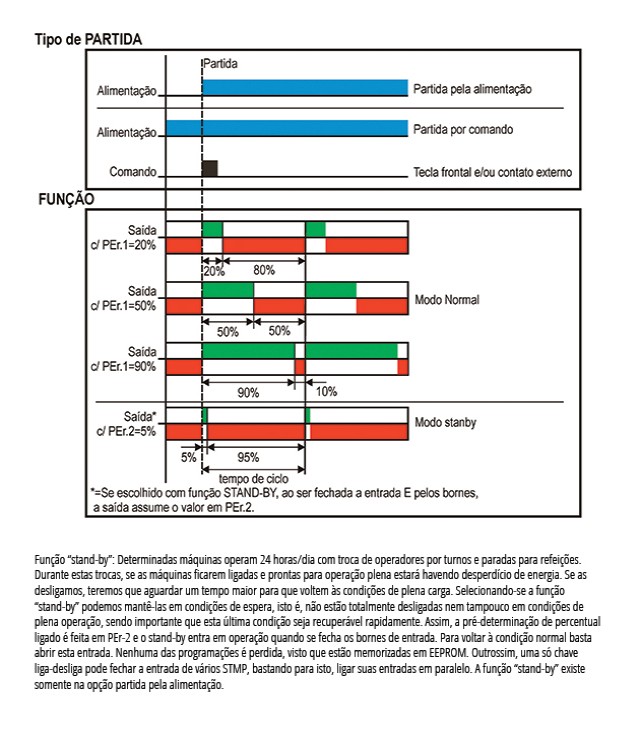

Diagrama(s) de funcionamento

temporizadores-percentuais-microprocessados-tipo-gtmp-ftmp-e-stmp-funcionamento

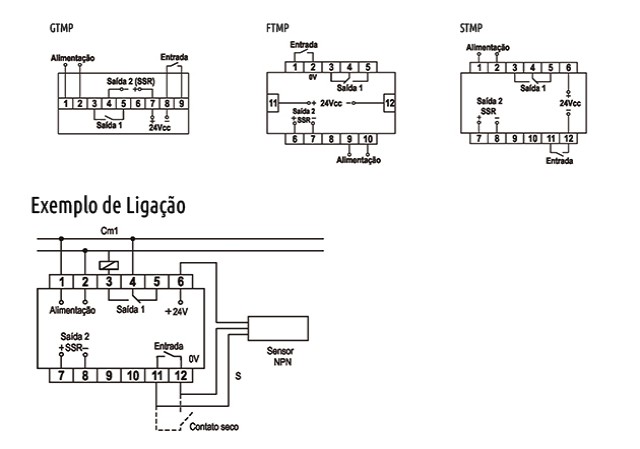

Diagrama(s) de ligação

temporizadores-percentuais-microprocessados-tipo-gtmp-ftmp-e-stmp-ligacao

Dados técnicos

Alimentação (+10% -15%)
GTMP: 110 ou 220 Vca (especificar FTMP e
STMP: 22 – 60 Vcc / 20 – 48 Vca ou
90 – 240 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
5 VA (aproximadamente)
Indicação digital
GTMP: 3 dígitos com display à leds vermelhos de alto brilho
FTMP e STMP: 4 dígitos com display à leds vermelhos de alto brilho
Altura dos dígitos
GTMP: 13 mm FTMP e STMP: 10 mm
Entrada
Contato seco ou sensor NPN Percentuais programáveis Pelo teclado frontal de 0,1 a 99,99 %
Saídas programáveis
Saida 1: 5 Amp 250Vac máx. carga resistiva
Saida 2: 24 Vcc (15mA) para SSR
Material dos contatos
AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Material da caixa
Termoplástico
Grau de proteção do frontal
IP 64
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
GTMP: IP 20 FTMP e STMP: IP 10
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm
Fixação
Por grampos

Dimensões (mm)

temporizadores-percentuais-microprocessados-tipo-gtmp-ftmp-e-stmp-dimensoes
