Temporizadores percentual Tipo: FTCP-1, STCP-1 e CTCP-1

By 6 de Fevereiro de 2016TEMPORIZADORES

Temporizadores percentual

Tipo: FTCP-1, STCP-1 e CTCP-1

Introdução

Os temporizadores eletrônicos da Minulight são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas para permitir uma aplicação segura em equipamentos diversos e montagem em frente de painéis e fácil fixação por grampos.

Funcionamento

A partir de sua energização, o relé de saída comuta seus contatos para a posição de trabalho e de repouso, ciclicamente, permanecendo na posição de trabalho durante um intervalo de tempo ajustado em porcentagem de um período fixo (ciclo) na escala do aparelho. ESCALA: 0 a 100%

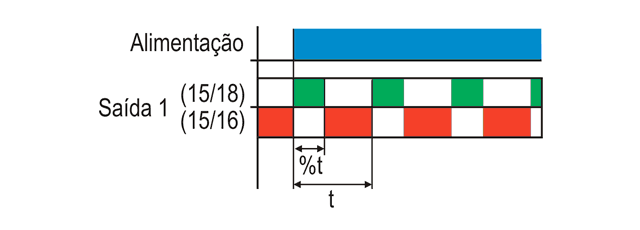

Diagrama(s) de funcionamento

temporizadores-percentual-tipo-ftcp-1-stcp-1-e-ctcp-1-funcionamento

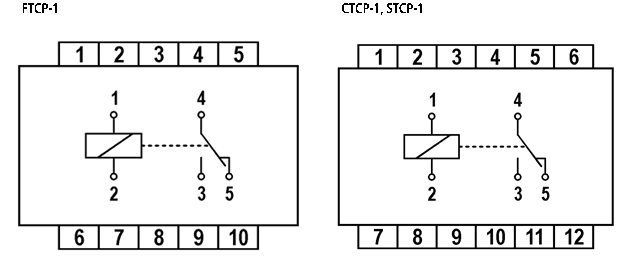

Diagrama(s) de ligação

temporizadores-percentual-tipo-ftcp-1-stcp-1-e-ctcp-1-ligacoes

Dados técnicos

Alimentação (+10% -15%)

12, 24, 48, 100, 220 Vcc / 24, 48, 110, 220 Vca (outros valores sob consulta)

Frequência da rede

50 – 60 Hz Vca

Consumo

3 VA (aproximadamente)

Escalas (outras sob consulta)

FTCP-1, STCP-1, CTCP-1: 20 – 40 – 60 seg. (ciclos)

Precisão da escala

6%

Repetibilidade

2% fim de escala

Histerese

<2% fim de escala

Tempo mínimo de reinicialização

100 ms

Relé de

5 Amp 250Vac Max. carga resistiva – reversível

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga) 10.000.000 operações

Elétrica (com carga resistiva) 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50°C De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90% sem condensação

Material da

Termoplástico

Grau de proteção do frontal

IP 64

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 10

Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Dimensões (mm)

Caixa F: 48 x 48 x 101 (LxAxP)

Caixa S: 72 x 72 x 120 (LxAxP)

Caixa C: 96 x 96 x 133 (LxAxP)

Fixação

Por grampos

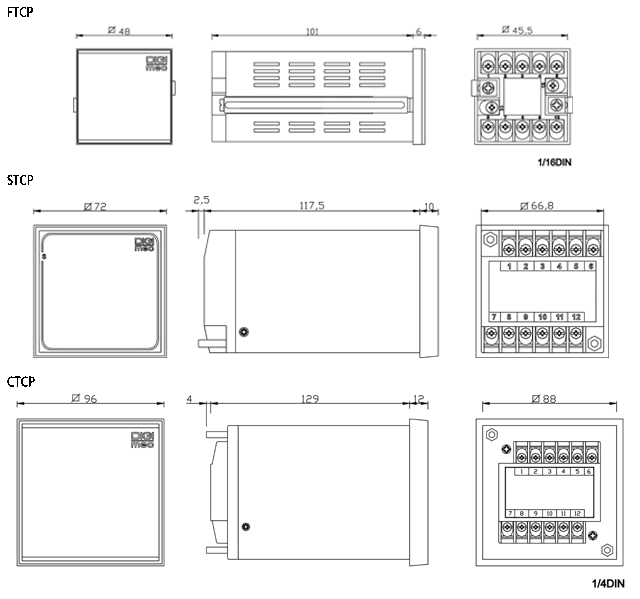

Dimensões (mm)

temporizadores-percentual-tipo-ftcp-1-stcp-1-e-ctcp-1-dimensoes
