Monitor de corrente Tipo: DPIM-12

By 6 de Fevereiro de 2016PROTEÇÃO ELÉTRICA

Monitor de corrente

Tipo: DPIM-12

Introdução

Novos monitores de corrente tipos DPIM-1 e DPIM-12, desenvolvidos para proteção de equipamentos elétricos, que não podem operar quando houver anomalias como subcorrente ou sobrecorrente.

Características

  • Ajuste de sub e sobrecorrente.
  • Seleção de modo de operação.
  • Função memória.
  • Tempo de inibição ajustável.
  • Entrada de medição 5A.
  • Caixa compacta e resistente.

Funcionamento

Com o equipamento alimentado em sua tensão nominal, os relés de saída serão energizados durante o tempo de inibição ajustado via frontal, e a partir disso, funcionarão de acordo com o modo selecionado e seus valores de sub e sobrecorrente ajustados.

Modo Funcionamento

Modo A – Sobrecorrente
Modo B – Sobrecorrente com memória
Modo C – Subcorrente
Modo D – Subcorrente com memória
Modo E – Dentro da faixa
Modo F – Dentro da faixa com memória
Modo G – Fora da faixa
Modo H – Fora da faixa com memória

Conceitos de Funcionamento

Sobrecorrente: Se a corrente subir para um valor acima do valor ajustado o relé é desenergizado imediatamente, e volta a ser energizado automaticamente quando a corrente voltar ao valor abaixo do ajustado. Na opção “sobrecorrente com memória”, a saída só volta a ser energizada após o aparelho ser resetado pela alimentação.

Subcorrente: Se a corrente cair para um valor abaixo do valor ajustado o relé é desenergizado imediatamente, e volta a ser energizado automaticamente quando a corrente voltar ao valor acima do ajustado. Na opção “subcorrente com memória”, a saída só volta a ser energizada após o aparelho ser resetado pela alimentação.

Dentro da Faixa: Se a corrente subir para um valor acima do valor ajustado em sobrecorrente ou cair para um valor abaixo do valor ajustado em subcorrente, o relé será desenergizado imediatamente, e volta a ser energizado automaticamente quando a corrente voltar para a faixa de trabalho. Na opção “dentro da faixa com memória”, a saída só volta a ser energizada após o aparelho ser resetado pela alimentação.

Fora da Faixa: Se a corrente cair para um valor abaixo do valor ajustado em sobrecorrente ou subir para um valor acima do valor ajustado em subcorrente, o relé será desenergizado imediatamente, e volta a ser energizado automaticamente quando a corrente sair da faixa de trabalho. Na opção “fora da faixa com memória”, a saída só volta a ser energizada após o apare-lho ser resetado pela alimentação.

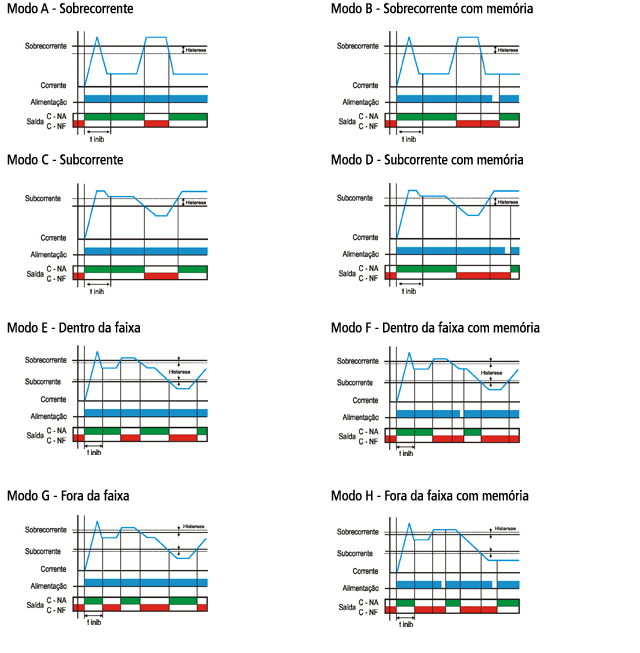

Diagrama(s) de funcionamento

Monitor-de-corrente-DPIM-12-diagrama

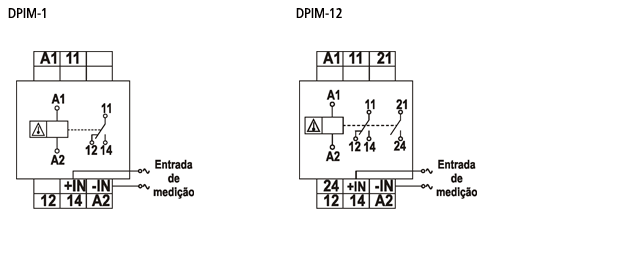

Diagrama(s) de ligação

Monitor-de-corrente-DPIM-12-ligacao

Dados técnicos

Alimentação (-15% +10%)24, 110 ou 220 Vca (especificar)
Frequência da rede50 – 60 Hz
Consumo3 VA (aproximadamente)
Escala de SubcorrenteAjustável de 0 a 5 A (> 5A medição através de TC)
Escala de SobrecorrenteAjustável de 0 a 5 A (> 5A medição através de TC)
Tempo de inibiçãoAjustável 0,3 a 15 segundos
Precisão de repetibilidadeCorrente: 2% fim de escala Tempo: 5% fim de escala
HistereseFixa: 2%
Tempo de comutação20 ms
Tempo de comutação após falha100 ms
Tempo de retorno100 ms
Tempo de estabilização térmica< 30 min
Tempo de energização< 2 seg.
Relé de saídaDPIM-1 = 1x 5 Amp 250 Vca máx. carga resistiva reversível.

DPIM-12 = 1 x 5 Amp 250 Vca máx. carga resistiva reversível.

1 x 5 Amp 250 Vca máx. carga resistiva NA.

Material dos contatosAgCdO
Vida útil dos contatosMecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura AmbienteDe trabalho:0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho20 a 90 % sem condensação
Material da caixaTermoplástico
Terminais de saídaParafusos com alojamento fixo
Grau de proteção da caixaIP 51
Grau de proteção nos terminaisIP 20
Capacidade dos terminaisFio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 a 0,6 Nm

FixaçãoTrilho DIN 35 mm ou parafuso (com acessório opcional).

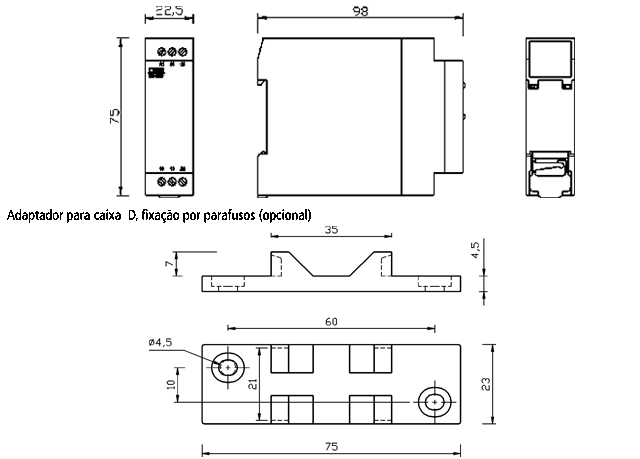

Dimensões (mm)

Monitor-de-corrente-DPIM-12-dimensoes
