Monitores de tensão trifásica Tipo: DPM-1 e DPM-11

By 6 de Fevereiro de 2016PROTEÇÃO ELÉTRICA

Monitores de tensão trifásica

Tipo: DPM-1 e DPM-11

Introdução

Monitores de tensão trifásica, tipos DPM-1 e DPM-11. Foram desenvolvidos para proteção de equipamentos elétricos trifásicos que não podem operar quando houver sub ou sobretensão, com tempos ajustáveis de retardo no ligamento e desligamento. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos através de adaptador opcional para a caixa J e D.

Características

  • Supervisores de subtensão e sobretensão trifásicas.
  • span style=”font-size: medium;”>1 ou 2 saídas reversoras.
  • Leitura True RMS.
  • Tempos ajustáveis para retardo do ligamento e desligamento.
  • Caixa compacta e resistente.

Funcionamento

Com a rede trifásica equilibrada e ligada ao aparelho, o(s) relé(s) de saída do supervisor será energizado. Caso este valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, o(s) relé(s) de saída passara para o estado desenergizado.

Os relés possuem dois tempos ajustáveis um para retardo no ligamento e outro para retardo no desligamento.

Sua sinalização de saída energizada ou desenergizada é feita com indicação por Led. O Led quando aceso indica rele energizado. Quando houver anomalia no sistema como subtensão ou sobretensão o led vem a piscar. Se a anomalia ultrapassar o tempo de retardo no desligamento, o rele é desenergizado e o led se apaga.

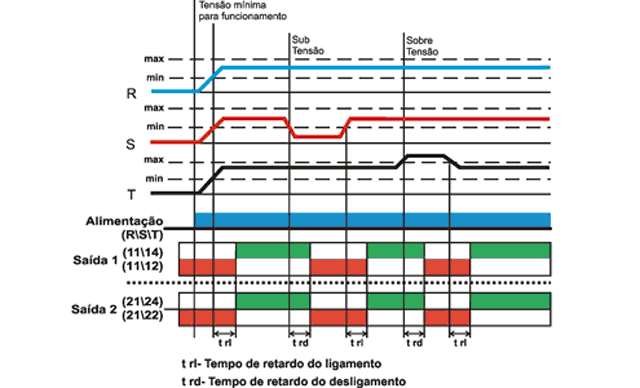

Diagrama(s) de funcionamento

Monitores-de-tensao-trifasica-DPM-1-diagrama

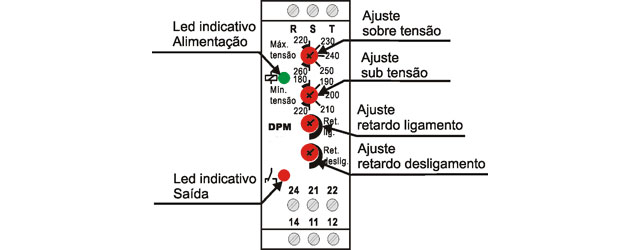

Ajustes frontais

Monitores-de-tensao-trifasica-DPM-1-ajustes

Dados técnicos

Alimentação (-15% +10%)

110, 220, 380, 440, 460 e 480 Vca (especificar)

Frequência da rede

50 – 60 Hz

Consumo

3 VA (aproximadamente)

Subtensão (ANSI 27)

110 Vca – ajustável de 90 a 110 Vca

220 Vca – ajustável de 180 a 220 Vca

380 Vca – ajustável de 300 a 380 Vca

440 Vca – ajustável de 350 a 440 Vca

460 Vca – ajustável de 370 a 460 Vca

480 Vca – ajustável de 390 a 480 Vca

Sobretensão (ANSI 59)

110 Vca – ajustável de 110 a 130 Vca

220 Vca – ajustável de 220 a 260 Vca

380 Vca – ajustável de 380 a 460 Vca

440 Vca – ajustável de 440 a 530 Vca

460 Vca – ajustável de 460 a 550 Vca

480 Vca – ajustável de 480 a 570 Vca

Ajuste de retardo desligamento

0 a 20 segundos

Ajuste de retardo no ligamento

0 a 20 segundos

Repetibilidade

Tensão: 2% fim de escala

Tempo: 5% fim de escala

Histerese

Tensão: 2% fim de escala

Tempo: 2% fim de escala

Tempo de comutação

20 ms

Tempo de comutação após falha

100 ms

Tempo de retorno

100 ms

Tempo de estabilização térmica

< 30 min

Tempo de energização

< 2 seg.

Relé de saída

5 Amp 250 Vca Max. Carga resistiva – reversível

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura Ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90 % sem condensação

Material da caixa

Termoplástico

Terminais de saída

Parafusos com alojamento fixo

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Capacidade dos terminais

Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 a 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafuso com acessório opcional

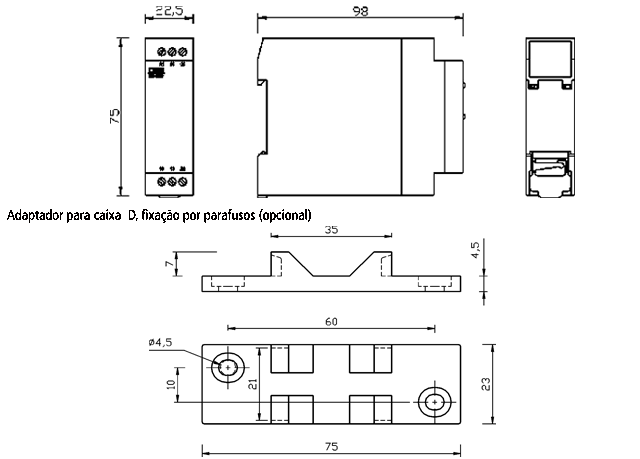

Dimensões (mm)

Monitores-de-tensao-trifasica-DPM-1-dimensoes
