Disjuntores

DDR CAIXA MODADA MLELCB-400M

Introdução

O Disjuntor DDR Caixa Modada MLELCB-400M é um dispositivo de proteção elétrica projetado para detectar e interromper correntes de fuga para terra em sistemas de alta potência. Com capacidade de até 400A, ele é essencial para garantir a segurança de instalações industriais, comerciais e prediais, prevenindo choques elétricos e reduzindo o risco de incêndios causados por falhas no isolamento elétrico.

Alta Capacidade de Corrente: Suporta até 400A, adequado para instalações elétricas de grande porte.
Proteção Diferencial Residual: Identifica e desarma o circuito em caso de fugas de corrente para terra, prevenindo choques elétricos e incêndios.
Construção em Caixa Moldada: Design robusto e resistente, garantindo maior durabilidade e proteção contra impactos mecânicos e condições adversas.
Sensibilidade Ajustável: Permite a configuração da corrente de fuga para atender às exigências normativas e às necessidades da instalação.
Aplicação em Redes Industriais e Comerciais: Ideal para proteção de sistemas elétricos em fábricas, prédios comerciais, hospitais e grandes instalações.
Atuação Rápida: Resposta imediata ao detectar correntes de fuga, garantindo segurança para pessoas e equipamentos.
Facilidade de Instalação e Manutenção: Design modular para integração simples em quadros elétricos de distribuição

O DDR Caixa Moldada MLELCB-400M opera da seguinte forma:

Monitoramento Contínuo da Corrente: O dispositivo mede constantemente a corrente elétrica que entra e sai do circuito.
Detecção de Corrente de Fuga: Caso ocorra uma fuga de corrente para terra devido a falhas no isolamento ou contato acidental, o DDR identifica a discrepância.
Desligamento Automático: Se a fuga de corrente ultrapassar o limite de segurança ajustado, o disjuntor desarma automaticamente o circuito para evitar riscos.
Restabelecimento da Energia: Após corrigir a falha elétrica, o DDR pode ser religado manualmente para restabelecer o funcionamento da instalação.

Com sua construção robusta e capacidade de proteção avançada, o MLELCB-400M é essencial para garantir segurança elétrica em ambientes de alta potência.


Corrente Nominal IN ( 40ºC) A		300 400
Tensão nominal Un Vca		400 400
Tensão de Isolação Ui Vca		800 800
Tensão de impulso Uimp kV		8 8
Disparadores		Térmico e magnético fixos
Correntes nominais (termomagnético fixo)		300	400
Disparo magnético ( X In )		10	10
Corrente diferencial-residual nominal de operação(Ι∆n) (mA)		100/300/500	100/300/500
Corrente diferencial-residual nominal de não operação(Ι∆no)		1/2Ι∆n	1/2Ι∆n
Capacidade diferencial-residual de estabelecimento e interrupção nominal (Ι∆m)		1/4Icu	1/4Icu
Tempo máximo de interrupção (s)	Ι∆n	0,2	0,2
	2Ι∆n	0,1	0,1
	5Ι∆n	0,04	0,04
	10Ι∆n	0,04	0,04
Numero de pólos		3P+1N	3P+1N
Freqüência nominal Hz		50/60	50/60
Temperatura de operação ºC		-10ºC~+50ºC	-10ºC~+50ºC
Capacidade de Interrupção Icu kA	220 / 240Vca	70	70
	380 / 400Vca	50	50
	440Vca	35	35
	660Vca	20	20
Capacidade de Interrupção em serviço( tensão nominal 380V ) kA		35	35
Vida útil mecânico (ciclos)	sob carga	1000	1000
	sem carga	4000	4000
Categoria de Utilização		A	A
Dimensões		257 mm	257 mm
		198 mm	198 mm
		106,5 mm	106,5 mm
		155 mm	155 mm
Secção da conexão mm2		≤120	≤120

Outros produtos de Disjuntores

Disjuntor Diferencial Residual DDR ATÉ 630A

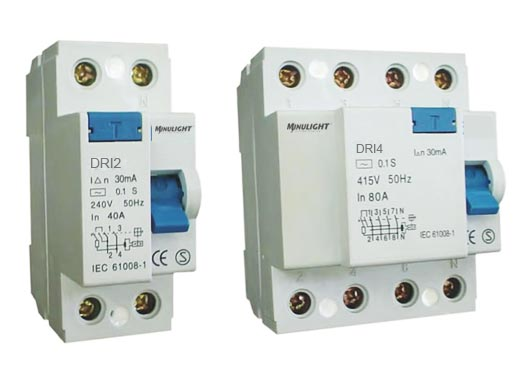

INTERRUPTOR DIFERENCIAL RESIDUAL (IDR)
