Minicontator Tripolar BMC

Introdução do Minicontator Tripolar BMC

O Minicontator Tripolar BMC é um dispositivo de manobra. Quando a bobina do eletroimã é colocada sob tensão, o contator fecha e estabelece o circuito por meio dos polos,entre a rede de alimentação e o receptor. Quando a bobina é colocada fora de tensão da alimentação, o circuito magnético se desmagnetiza e o contator abre sob o efeito das molas de pressão dos pólos e da mola de chamada da estrutura móvel. Minicontator Tripolar BMC tem dimensões reduzidas e destinados principalmente para o comando de motores elétricos trifásicos ou monofásicos de pequenas potências em corrente alternada (50/60 Hz) ou corrente contínua.

Minicontator Tripolar BMC é um dispositivo elétrico compacto desenvolvido para realizar o acionamento e controle de cargas em sistemas industriais, comerciais e aplicações de automação. Esse equipamento oferece praticidade, segurança e eficiência para comandos elétricos que necessitam de controle confiável.

Minicontator Tripolar BMC para sistemas elétricos

7 vantagens do Minicontator Tripolar BMC para comandos elétricos

O Minicontator Tripolar BMC é indicado para aplicações que exigem um componente compacto, eficiente e de fácil instalação.

Sua utilização permite controlar motores, equipamentos e circuitos elétricos com maior segurança.

Além disso, proporciona excelente desempenho em sistemas de automação e controle.

Minicontator Tripolar BMC para automação industrial

O Minicontator Tripolar BMC é utilizado em painéis elétricos, máquinas e sistemas de comando que precisam de acionamento eficiente de cargas trifásicas.

Sua configuração tripolar permite controlar três fases do circuito, garantindo maior eficiência durante a operação.

Esse recurso torna o equipamento uma solução prática para diferentes aplicações elétricas.

Características do Minicontator Tripolar BMC

Configuração tripolar
Design compacto
Controle de cargas elétricas
Alta confiabilidade operacional
Baixa necessidade de manutenção
Instalação simplificada
Boa resistência mecânica
Longa vida útil

Essas características permitem utilizar o componente em diversos projetos elétricos.

Como funciona o Minicontator Tripolar BMC

O funcionamento ocorre através de acionamento eletromagnético, onde a bobina interna controla a abertura e fechamento dos contatos principais.

Recebimento do comando elétrico
Ativação da bobina
Movimentação dos contatos
Controle da carga conectada

Esse processo permite realizar manobras elétricas de forma rápida e segura.

Benefícios do Minicontator Tripolar BMC

Um dos principais benefícios é o tamanho reduzido, facilitando a instalação em espaços menores dentro de painéis elétricos.

O equipamento também contribui para melhorar a organização dos sistemas de comando.

Além disso, oferece maior segurança no acionamento de equipamentos elétricos.

Aplicações do Minicontator Tripolar BMC

Controle de motores elétricos
Painéis de comando
Sistemas de automação
Máquinas industriais
Equipamentos trifásicos
Quadros elétricos
Sistemas comerciais
Processos automatizados

Sua versatilidade permite aplicação em diferentes ambientes que necessitam de controle elétrico eficiente.

Instalação e manutenção

A instalação deve ser realizada conforme as especificações técnicas do fabricante e seguindo as normas de segurança elétrica.

A verificação periódica das conexões ajuda a manter o funcionamento adequado do sistema.

A manutenção preventiva aumenta a durabilidade e reduz possíveis falhas.

Importância do Minicontator Tripolar BMC em sistemas elétricos

Componentes de comando possuem papel fundamental no funcionamento seguro de instalações elétricas.

O equipamento permite controlar cargas com maior precisão e melhorar a automação dos processos.

Desempenho e confiabilidade

Projetado para aplicações que exigem eficiência e praticidade, apresenta funcionamento estável em diferentes condições de operação.

Sua construção compacta facilita projetos elétricos modernos.

Para entender melhor o funcionamento desse tipo de componente, consulte a explicação sobre contatores elétricos.

Conheça também nossa linha de produtos para automação e controle elétrico.

Conclusão sobre o Minicontator Tripolar BMC

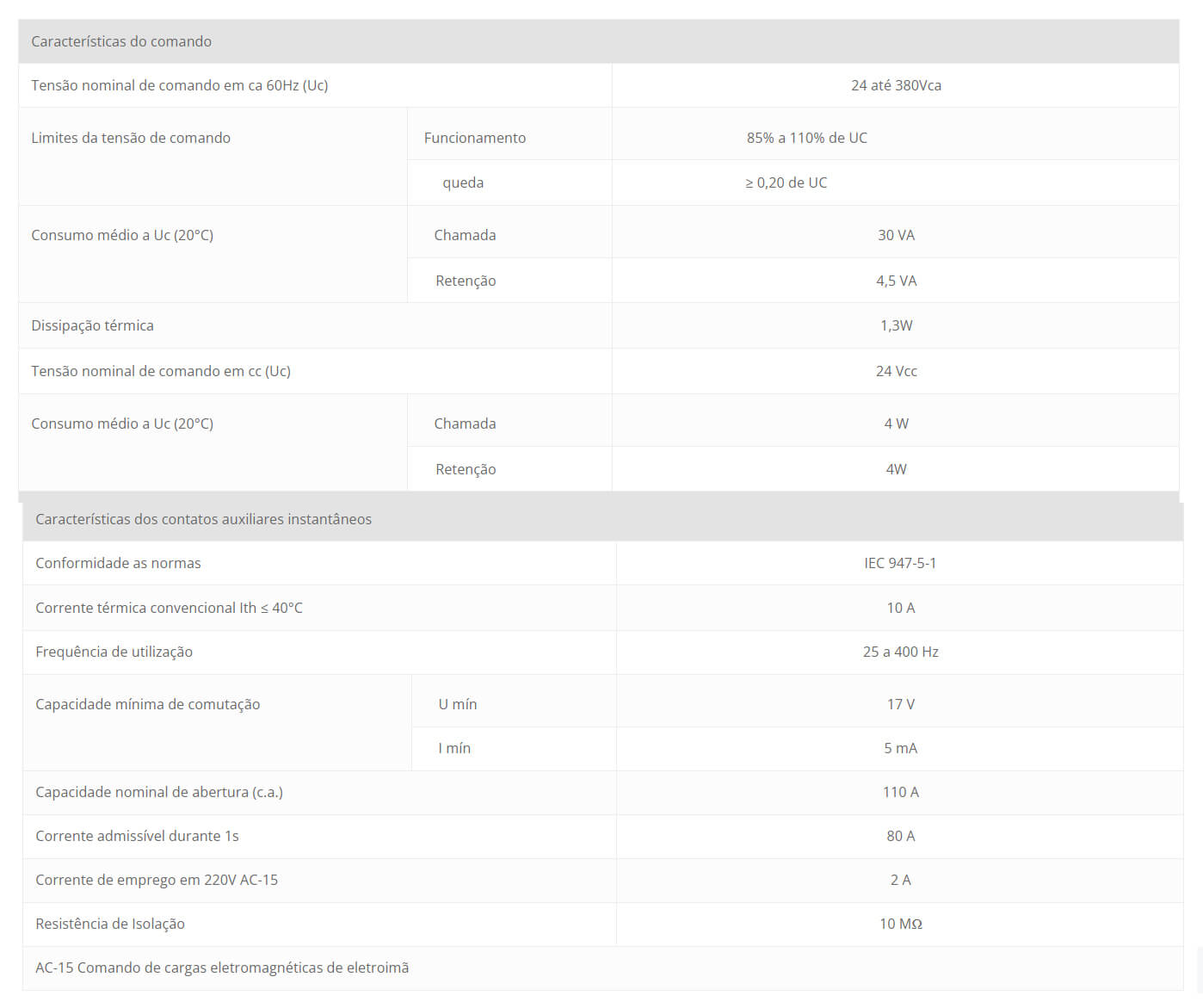

Características

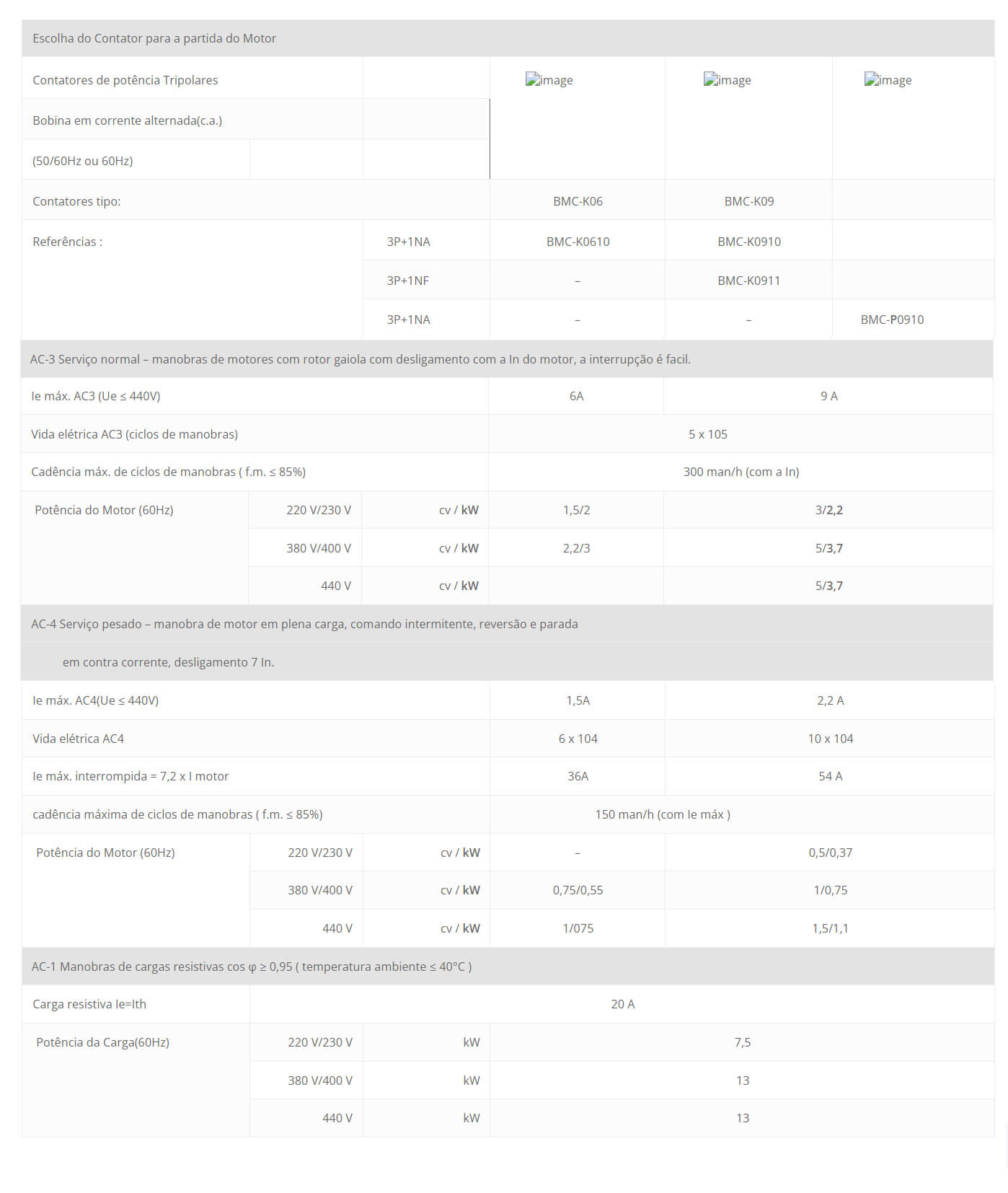

<h2 style=”font-size:20px”Escolha dos Contatores

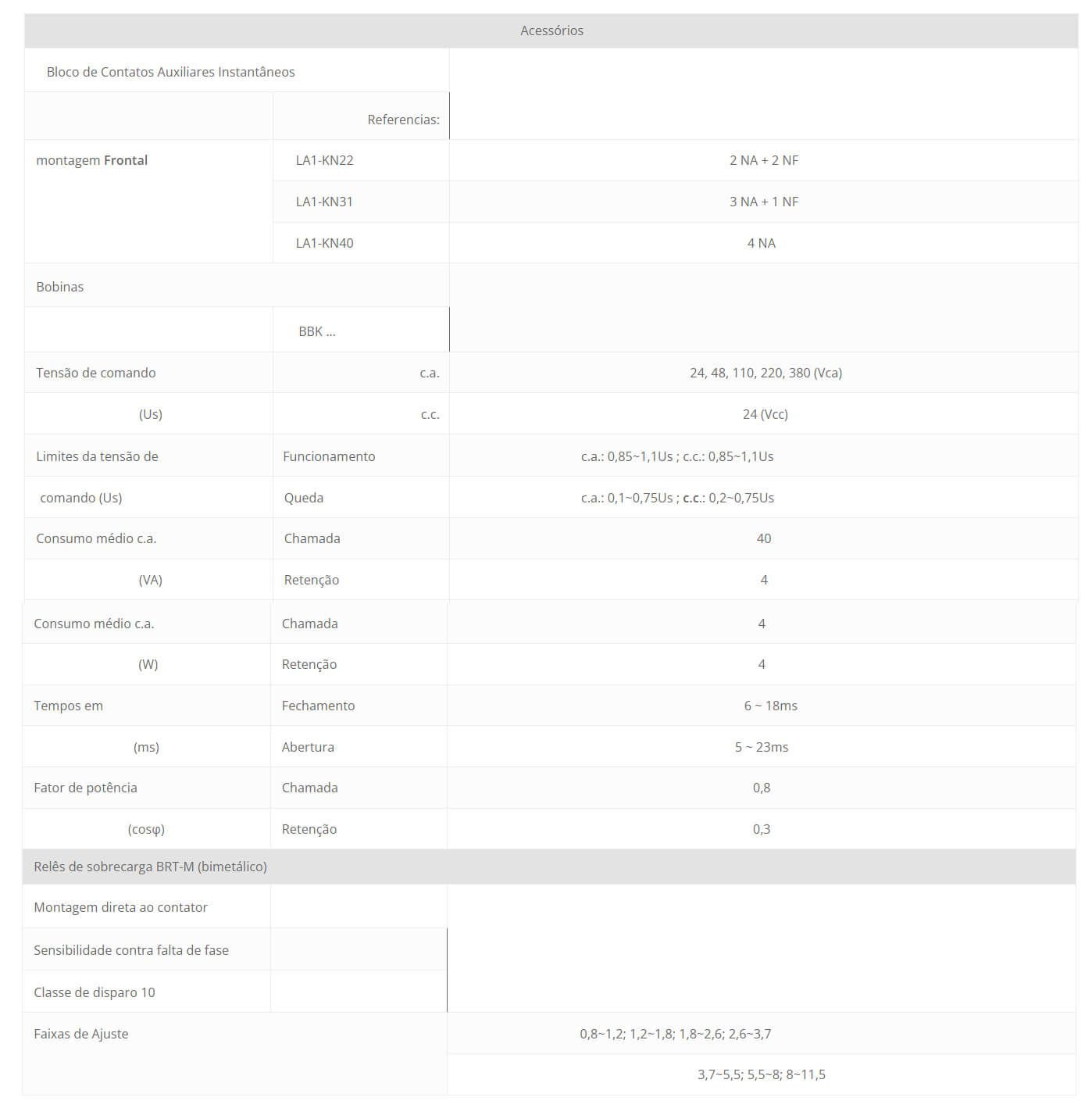

<h2 style=”font-size:20px”Acessórios


Características Técnicas Gerais
(CONTARES TRIPOLARES DE 9 A)
Contatores tipo:		BMC-K06	BMC-K09	BMC-P09
Corrente nominal de operação (T≤ 55°C) em AC3 (Ie)		6A	9A
Corrente térmica convencional (T≤40°C) em AC1 (Ith)		12A	20A
Comando em c.a. (24; 110; 220; 380Vca)
Referências :	3P+1NA	BMC-K0610	BMC-K0910	–
	3P+1NF	–	BMC-K0901	–
Comando em c.c. (somente em 24Vc.c.)
Referências :	3P+1NA	–	–	BMC-P0910
Conformidade as normas: ABNT IEC / IEC			IEC 60947-1; 60947-4-1
		NFC63110 VDE0660; BS 5424
Certificados		CE
Tensão nominal de isolamento (Ui)		660V
Tensão nominal suportável de impulso (Uimp)		6kV
Tensão nominal de operação (U e)		até 440V
Grau de proteção (ABNT NBR IEC / IEC 60529)		IP20
Grau de poluição		3
Temperatura ambiente		estocagem	– 50°C a + 80°C
(em torno do produto)		funcionamento	-25°C a + 50°C
Altitude máxima de emprego (sem correção		2000 m
Fixação		Parafuso ou trilho DIN 35mm
Limites de frequência		25 a 400Hz
Características dos pólos
Numero de pólos		3
Corrente nominal de operação (T≤ 55°C) em AC3 (Ie)		6A	9 A
Corrente térmica convencional (T≤40°C) em AC1 (Ith)		20A	20 A
Capacidade nominal de fechamento (até 440V)		110A	110 A
Capacidade nominal de abertura (até 440V)		110A	110 A
Corrente temporária admissível (T≤40°C) (máx1s)		90A	90 A
(a partir do estado a frio)
Potência dissipada por pólo		AC3 (W)	0,1	0,15
(com a corrente de emprego)	AC1 (W)	0,8	1,20
Vida mecânica		3 x 10 6
Fusíveis máximo In (gG)		16 A
Secção dos Condutores	Fio flexível s/ terminal (2 x)	0,75…2,5 (mm2)
(máxima)	Fio flexível c/ termina (2 x)	0,75…2,5 (mm2)
	Fio rígido (2 x)	1…2,5 (mm2)
Torque (aperto)		1,2 (N.m)
Peso		0,18 Kg	0,20 Kg
