Relés auxiliares Tipo: JDR e DDR

Introdução do Relés auxiliares Tipo: JDR e DDR

Os relés auxiliares desta série são apresentados em versões de um até três relés na mesma caixa, com uma ou duas bobinas, sinalizada(s) por led. Essa característica proporciona um grande número de configurações possíveis mostradas na tabela abaixo:


MODELO	Quantidade de Relé(s) Reversor(es)	Quantidade de Bobina(s)
JDR-4 / DDR-4	1	1
JDR-44 / DDR-44	2	1
JDR-444 / DDR-444	3	1
JDRA-44 / DDRA-44	2	2
JDRB-44 / DDRB-44	2	2
JDRB-444 / DDRB-444	3	2


MODELO	Quantidade de Relé(s) Reversor(es)	Quantidade de Bobina(s)
JDR-4 / DDR-4	1	1
JDR-44 / DDR-44	2	1
JDR-444 / DDR-444	3	1
JDRA-44 / DDRA-44	2	2
JDRB-44 / DDRB-44	2	2
JDRB-444 / DDRB-444	3	2


Características Gerais
Alimentação (-15% +10%)	24, 110, 220 Vca – Vcc (especificar)
Frequência da rede	50 – 60 Hz (Vca)
Consumo	3 VA (aproximadamente)
Relé de saída	5 Amp 250Vac Max. carga resistiva – reversível
Material dos contatos	AgCdO
Vida útil dos contatos	Mecânica (sem carga) 10.000.000 operações Elétrica (carga resistiva) 1.000.000 operações
Temperatura ambiente	De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho	20 a 90 % sem condensação
Grau de proteção da caixa	DDR, DDRA, DDRB: IP 51 / TDR-4: IP 00
Grau de proteção nos terminais	IP 20
Capacidade dos terminais	Fio: 2,5mm² Cabo com terminal: 2,5mm² Condutor sólido: 2,5mm² Torque de aperto: 0,5 a 0,6 Nm
Posição de montagem	Qualquer
Fixação	TDR4: Trilho DIN 35 mm Demais: Trilho DIN 35 mm ou parafusos com adaptador opcional
Nota: Ao desembalar o produto conferir se a tensão de alimentação está de acordo com seu pedido.
Não ultrapassar de forma alguma a corrente nominal dos relés: 5 A (carga resistiva).

Outros produtos de Relés de Proteção

Relés de falta de fase JPF-1 / DPF-1 / DPF-11 e MPF-1

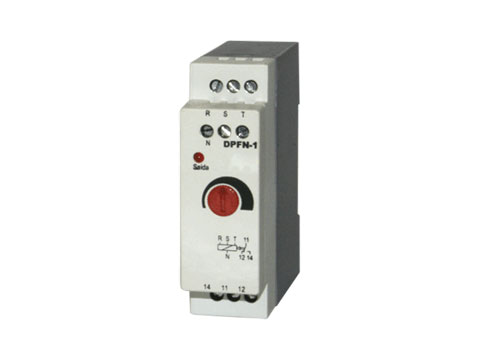

Relés de falta de fase com ou sem neutro Tipo: JPFN-1, DPFN-1 e MPFN-1
