Relés de sequência de fase Tipo: JPG-1, DPG-1 e MPG-1

Introdução do Relés de sequência de fase Tipo: JPG-1, DPG-1 e MPG-1

Os relés de sequência de fases JPG-1, DPG-1 e MPG-1 foram desenvolvidos pela Minulight, para a proteção de equipamentos elétricos trifásicos, que não podem operar quando estiverem invertidas as fases da alimentação. Com tamanho compacto, podem ser acondicionados em pequenos espaços. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante um adaptador opcional para as caixas J e D).

<p><strong>Relés de sequência de fase JPG-1, DPG-1 e MPG-1</strong> são dispositivos elétricos desenvolvidos para monitorar a ordem correta das fases em redes trifásicas e proteger motores, máquinas e equipamentos contra inversão de fase e falhas na alimentação elétrica. Esses relés garantem maior segurança, confiabilidade e eficiência em aplicações industriais, comerciais e sistemas de automação que dependem do funcionamento correto dos motores elétricos.</p>

<h1>7 vantagens dos Relés de sequência de fase JPG-1, DPG-1 e MPG-1 para proteção elétrica</h1>

<p>Os <strong>Relés de sequência de fase JPG-1, DPG-1 e MPG-1</strong> oferecem proteção eficiente para sistemas elétricos trifásicos que precisam garantir a sequência correta das fases antes do acionamento dos equipamentos.</p>

<p>Esses dispositivos ajudam a evitar problemas causados pela inversão de fase, como sentido incorreto de rotação, falhas operacionais e danos em motores elétricos.</p>

<h2>Relés de sequência de fase JPG-1, DPG-1 e MPG-1 em sistemas elétricos industriais</h2>

<p>Os <strong>Relés de sequência de fase JPG-1, DPG-1 e MPG-1</strong> são utilizados em painéis elétricos, quadros de comando, máquinas industriais e sistemas automatizados que utilizam alimentação trifásica.</p>

<p>O equipamento realiza o monitoramento contínuo da rede elétrica, verificando se a ordem das fases está correta para permitir o funcionamento seguro dos equipamentos.</p>

<p>Quando ocorre uma inversão da sequência elétrica, o relé atua impedindo o funcionamento inadequado do sistema.</p>

<h2>Características dos Relés de sequência de fase JPG-1, DPG-1 e MPG-1</h2>

<ul> <li>Monitoramento de sequência de fases</li> <li>Proteção contra inversão de fase</li> <li>Aplicação em redes trifásicas</li> <li>Proteção para motores elétricos</li> <li>Maior segurança operacional</li> <li>Resposta rápida em falhas elétricas</li> <li>Instalação prática em quadros elétricos</li> <li>Alta confiabilidade em aplicações industriais</li> </ul>

<p>Essas características tornam os <strong>Relés de sequência de fase JPG-1, DPG-1 e MPG-1</strong> soluções confiáveis para proteger equipamentos que dependem da correta sequência das fases elétricas.</p>

Como funcionam os Relés de sequência de fase JPG-1, DPG-1 e MPG-1

O funcionamento dos Relés de sequência de fase JPG-1, DPG-1 e MPG-1 ocorre através da análise da ordem das fases presentes na rede trifásica.

O relé monitora a alimentação elétrica
Verifica a sequência correta das fases
Identifica possíveis inversões na rede
Libera ou bloqueia o funcionamento do equipamento

Esse processo evita que motores trabalhem no sentido incorreto, reduzindo riscos de falhas e aumentando a segurança dos sistemas elétricos.

Benefícios dos Relés de sequência de fase JPG-1, DPG-1 e MPG-1

Um dos principais benefícios dos Relés de sequência de fase JPG-1, DPG-1 e MPG-1 é proteger motores e equipamentos contra problemas causados pela inversão das fases elétricas.

Além disso, esses dispositivos ajudam a reduzir custos com manutenção, evitar paradas inesperadas e aumentar a vida útil dos equipamentos conectados.

Aplicações dos Relés de sequência de fase JPG-1, DPG-1 e MPG-1

Motores trifásicos
Máquinas industriais
Sistemas de automação
Painéis de comando elétrico
Bombas elétricas
Compressores
Equipamentos industriais
Instalações elétricas trifásicas

Os Relés de sequência de fase JPG-1, DPG-1 e MPG-1 podem ser aplicados em diversos ambientes onde é necessário garantir o correto funcionamento dos motores e equipamentos elétricos.

Instalação e manutenção dos Relés de sequência de fase JPG-1, DPG-1 e MPG-1

A instalação dos Relés de sequência de fase JPG-1, DPG-1 e MPG-1 deve seguir as orientações técnicas do fabricante e as normas de segurança elétrica.

A realização de manutenções preventivas e testes periódicos garante o funcionamento adequado do dispositivo e mantém a proteção dos sistemas.

Importância dos Relés de sequência de fase JPG-1, DPG-1 e MPG-1

A sequência correta das fases é essencial para garantir que motores trifásicos funcionem com o sentido adequado de rotação.

Os Relés de sequência de fase JPG-1, DPG-1 e MPG-1 permitem identificar rapidamente inversões na alimentação, evitando danos e falhas nos equipamentos.

Desempenho e confiabilidade

Projetados para aplicações industriais e comerciais, os Relés de sequência de fase JPG-1, DPG-1 e MPG-1 oferecem monitoramento preciso e proteção confiável para redes elétricas trifásicas.

Sua utilização proporciona maior estabilidade operacional, segurança dos equipamentos e redução de riscos causados por falhas elétricas.

Para entender mais sobre dispositivos de proteção elétrica, consulte a explicação sobre relés elétricos.

Conheça também nossa linha de produtos para automação e controle elétrico.

Conclusão sobre os Relés de sequência de fase JPG-1, DPG-1 e MPG-1

Os Relés de sequência de fase JPG-1, DPG-1 e MPG-1 são soluções eficientes para proteção de motores, máquinas e equipamentos contra inversão de fase e problemas na alimentação elétrica.

Com monitoramento contínuo, alta confiabilidade e aplicação versátil, esses dispositivos garantem maior segurança para sistemas industriais e comerciais.

Sua utilização contribui para reduzir falhas, aumentar a vida útil dos equipamentos e manter instalações elétricas mais protegidas e eficientes.

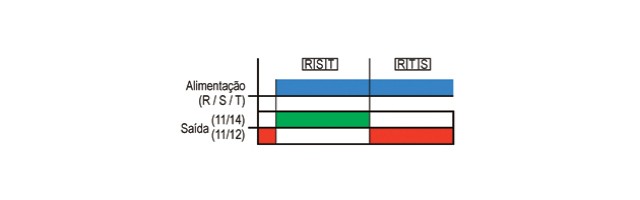

Alimentando-se o aparelho com as três fases em sequência, o relé de saída comuta seus contatos para a posição de trabalho, led indicativo de saída aceso no frontal. Se duas fases da alimentação do aparelho forem invertidas, o relé de saída comuta seus contatos para a posição de repouso, led indicativo de saída apagado no frontal.


Características Gerais
Alimentação (-15% +10%)	220, 220-380, 380 ou 440 Vca (especificar)
Frequência da rede	50 – 60 Hz
Consumo	3 VA (aproximadamente)
Sequência	Positiva (RST – STR – TRS)
Tempo de comutação	20 ms
Tempo de retorno	100 ms
Tempo de estabilização térmica	< 30 min.
Tempo de energização	< 2 seg.
Reles de saída	5 Amp 250Vac máx carga resistiva – reversível
Material dos contatos	AgCdO
Vida útil dos contatos	Mecânica (sem carga): 10.000.000 operações Elétrica (sem carga): 1.000.000 operações
Temperatura ambiente	De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho	20 a 90 % sem condensação
Material da caixa	Termoplástico
Terminais de saída	Parafusos com alojamento fixo
Grau de proteção da caixa	IP 51
Grau de proteção nos terminais	IP 20
Capacidade dos terminais	Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação	Trilho DIN 35 mm ou parafusos (com acessório para caixa J e D)
