Supervisor de frequência de rede Tipo: DPO-1
Introdução
O supervisor de frequência de rede tipo DPO-1 foi desenvolvido pela Minulight para proteção de equipamentos elétricos que não podem operar quando a frequência de oscilação da rede de alimentação estiver acima ou abaixo de seu valor nominal. Dispõem ainda de tempo de inibição na partida e de tempo de retardo no desligamento. Suas dimensões reduzidas permitem montagens em pequenos espaços. Montados em caixas plásticas, apresentam alta resistência à choques e vibrações, além de possuírem um sistema de fácil fixação em trilhos DIN ou por parafusos
Funcionamento
Diagrama(s) de ligação
Dados Técnicos
Dimensões
- O relé de saída é energizado quando valor da frequência da tensão de alimentação estiver dentro do campo de medição (Led verde indicativo normal aceso).
- Comuta seu contato para a posição de repouso se ocorrer uma das condições abaixo:
- Se ultrapassar o limite alto, frequência da rede maior que 5% da nominal. (Led vermelho indicativo “ALTO” aceso).
- Se ficar abaixo do limite baixo, frequência da rede menor que 5% da nominal. (Led amarelo indicativo “BAIXO” aceso).
- Possui tempo de inibição e retardo no desligamento ajustável.

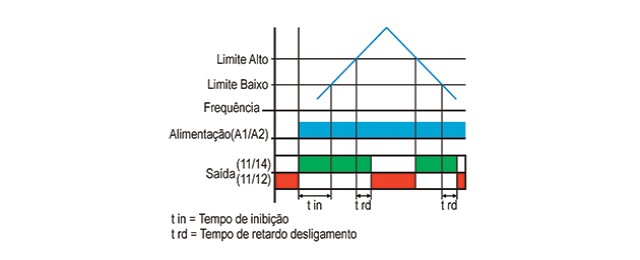

Diagrama(s) de funcionamento
