Supervisor monofásico tempo ajustável Tipo: DPSM-1 e DPSM-11

Introdução

A Minulight apresenta para o mercado seus mais novos monitores de tensão monofásicos tipos DPSM-1 e DPSM-11. Foram desenvolvidos para proteção de equipamentos elétricos monofásicos que não podem operar quando houver sub ou sobretensão, com tempos ajustáveis de retardo no ligamento e desligamento. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos, através de adaptador opcional para a caixa J e D.

Supervisor de tensão monofásica.
Ajuste de sub e sobretensão.
Tempos de retardo no ligamento e desligamento ajustáveis.
Caixa compacta e resistente.

Com a rede monofásica ligada ao aparelho, o(s) relé(s) de saída do supervisor será(ão) energizado(s) passando para o estado de trabalho. Caso este valor de alimentação da rede diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, o(s) relé(s) de saída passará (ão) para o estado de repouso. Os relés possuem dois tempos ajustáveis, um para retardo no ligamento e outro para retardo no desligamento. Sua sinalização de saída energizada ou desenergizada é feita com indicação por led. O led quando aceso indica relé energizado. Quando houver anomalia no sistema, como subtensão ou sobretensão, o led pisca. Se a anomalia ultrapassar o tempo de retardo no desligamento, o rele é desenergizado e o led se apaga.

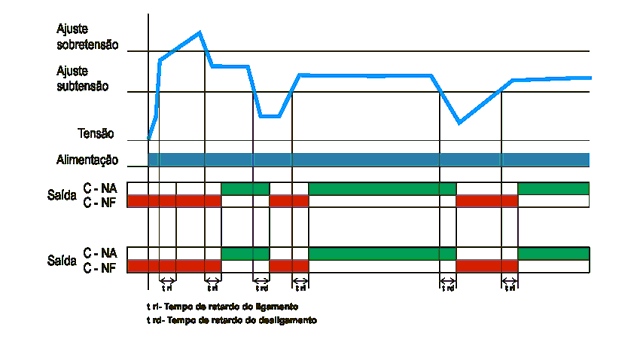

Diagrama(s) de funcionamento

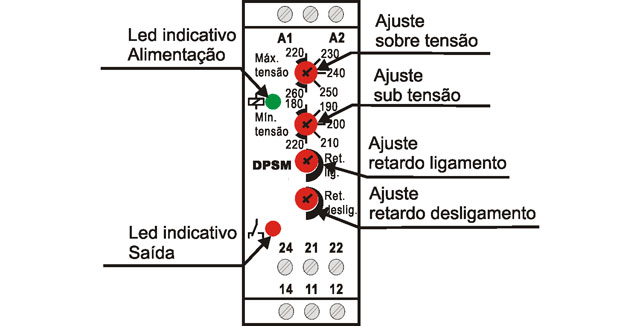

Ajustes frontais


Características Gerais
Alimentação (+10% -15%)	24, 48, 125 Vcc / 110, 220, 380, 440 Vca (especificar)
Frequência da rede	50 – 60 Hz
Consumo	3 VA (aproximadamente)
Subtensão	110 Vca – ajustável de 90 a 110 Vca 220 Vca – ajustável de 180 a 220 Vca 380 Vca – ajustável de 300 a 380Vca 440 Vca – ajustável de 350 a 440 Vca 24 Vcc – ajustável de 90 a 24 Vcc 48 Vcc – ajustável de 38 a 48 Vcc 125 Vcc – ajustável de 105 a 125 Vcc
Sobretensão	110 Vca – ajustável de 110 a 130 Vca 220 Vca – ajustável de 220 a 260 Vca 380 Vca – ajustável de 380 a 460 Vca 440 Vca – ajustável de 440 a 530 Vca 24 Vcc – ajustável de 24 a 30 Vcc 48 Vcc – ajustável de 48 a 58 Vcc 125 Vcc – ajustável de 125 a 145 Vcc
Ajuste de retardo desligamento	0 a 20 segundos
Ajuste de retardo no ligamento:	0 a 20 segundos
Repetibilidade	Tensão: 2% fim de escala Tempo: 5% fim de escala
Histerese	Tensão: 2% fim de escala Tempo: 2% fim de escala
Tempo de comutação	20 ms
Tempo de comutação após falha	100 ms
Tempo de retorno	100 ms
Tempo de estabilização térmica	< 30 min
Tempo de energização	< 2 seg.
Relé de saída	5 Amp 250 Vca máx. carga resistiva – reversível
Material dos contatos	AgCdO
Vida útil dos contatos	Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações
Temperatura Ambiente	De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho	20 a 90 % sem condensação
Material da caixa	Termoplástico
Terminais de saída	Parafusos com alojamento fixo
Grau de proteção da caixa	IP 51
Grau de proteção nos terminais	IP 20
Capacidade dos terminais	Fio: 2,5 mm² Cabo: 2,5 mm²
Fixação	Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
