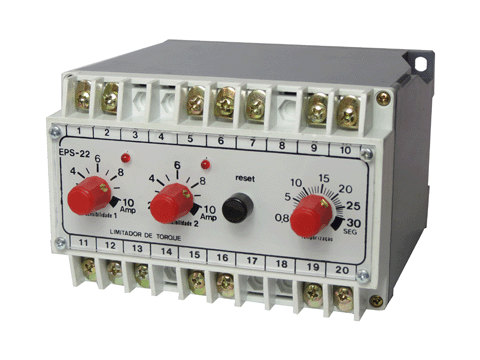

Relé limitador de torque Tipo: EPS-22

Relé limitador de torque

Tipo: EPS-22

Introdução

O relé limitador de torque EPS-22 foi desenvolvido pela Minulight, com a finalidade de proteger motores e equipamentos contra sobrecorrentes causadas por avarias, travamentos ou variações na rede de alimentação. Montado em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos.

Funcionamento

O valor de corrente presente na ENTRADA DE MEDIÇÃO do EPS-22 é comparado com dois valores selecionados em seu frontal, um para ALARME e outro para DESLIGAR o circuito do motor. Quando o aparelho for energizado, ou quando um contato auxiliar for fechado (terminais 15 e 16) inicia-se uma temporização ajustável, de 0 a 30 seg, durante a qual o relé de ALARME (saída 2 – terminais 5, 6 e 7) permanece em repouso e o relé de DESLIGAMENTO (saída 1 – terminais 11, 12 e 13) na posição de trabalho, independentemente do valor de corrente medido. Isso garante que a supervisão ocorra somente após a corrente do motor ter alcançado seus  valores de regime. Se, após a temporização, a corrente superar, um ou os dois valores ajustados, o relé de ALARME comutará seus contatos para a posição de trabalho e o de DESLIGAMENTO será desenergizado voltando, seus contatos, para a posição de repouso. Pode-se optar pelo uso ou não da função MEMÓRIA interligando-se os terminais 19 e 20 do aparelho. Com esses terminais fechados os relés permanecerão como descrito acima mesmo com a volta da corrente de entrada ao seu valor normal de trabalho, até que se pressione o botão frontal de RESET. Com os terminais abertos os relés voltarão neste caso, à sua posição original. Para proteção dos dispositivos ligados aos relés de saída, os mesmos comutam seus contatos para a posição de trabalho e de repouso com uma histerese de 10% do fundo de escala do aparelho.

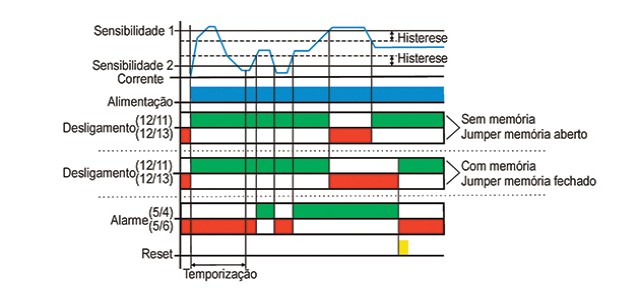

Diagrama(s) de funcionamento

rele-limitador-de-torque-EPS-22-funcionamento

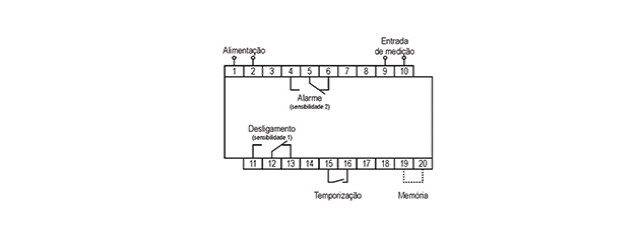

Diagrama(s) de ligação

rele-limitador-de-torque-EPS-22-ligacao

Dados técnicos

Alimentação (-15% +10%)
110 ou 220 Vca (especificar)
Frequência da rede
50 ou 60 Hz (especificar)
Consumo
5 VA
Escala
0 a 1A, 0 a 5A ou 0 a 10A (especificar)
Histerese (fundo de escala)
Fixa em 10 %
Temporização
Ajustável de 0 a 30 seg
Relé de saída
5 Amp 250Vac máx carga resistiva – reversível
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente

De trabalho: 0 a 50ºC

De armazenamento: -10 a 65ºC
Umidade relativa
20 a 90% sem condensação
Material da caixa
Termoplástico
Grau de proteção da caixa
IP 51
Grau de proteção dos terminais
IP 10
Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafusos

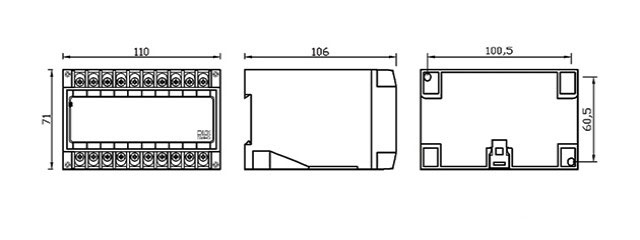

Dimensões (mm)
rele-limitador-de-torque-EPS-22-dimensoes
