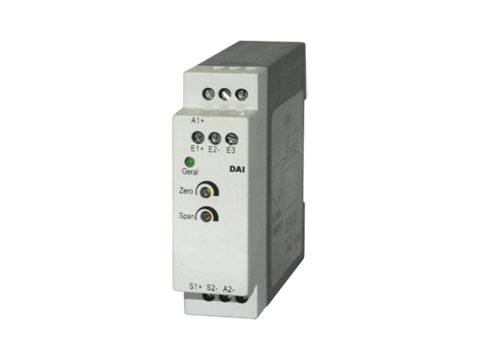

Transmissores
Tipo: DAI
Introdução
As interfaces da série DAI foram desenvolvidas pela Minulight para monitoramento de sinais diversos utilizados em processos industriais. Os ajustes finos de entrada e saída são efetuados no frontal do aparelho, os quais são montados em caixa plástica de forma compacta e robusta permitindo aplicações seguras em todo tipo de indústria. Para montagem interna em painéis são fixados através de trilhos DIN ou por parafusos com adaptador opcional.
APLICAÇÃO
Conversão e/ou monitoração de sinais de processos diversos, tais como de termopares e termoresistências em sinais padronizados 0 a 10 Vcc, 0 a 20 mA ou 4 a 20mA, entre outros a 2 fios ou ainda um relé reversível, permitindo a monitoração destes sinais à distância.
Funcionamento
Conferir na etiqueta de identificação, se o código corresponde ao produto solicitado (consulte tabela “INFORMAÇÕES PARA PEDIDO no final deste manual). Verifique sinal de entrada, sinal de saída e alimentação.
O funcionamento do aparelho, assim como o ajuste está descrito abaixo de acordo com o tipo de saída.
SAÍDA A SINAL: Uma vez energizado (led indicativo geral aceso), passam a converter o sinal aplicado em sua entrada em um sinal padronizado e linearizado em sua saída. Qualquer variação na entrada é diretamente proporcional à uma variação na saída. Esta saída pode então ser aplicada em indicadores, controladores de temperatura, CLP’s, registradores, etc.
SAÍDA A RELÉ: Uma vez energizado (led geral aceso), o relé de saída permanecera energizado enquanto o valor de entrada fica abaixo do ajustado no trimpot do aparelho e desernegizado na situação inversa.
Diagrama(s) de ligação
Dados técnicos
| Alimentação (-15% +10%) | 24Vcc , 110 ou 220 Vca (especificar) |
| Frequência | 50 – 60 Hz Vca |
| Consumo máximo | 3VA (Aproximadamente) |
| Entrada (especificar) | Termopares J, K, T e S; Termoresistência PT-100; Tensão Vcc, corrente mA, corrente A |
| Saída (especificar) | Janela de 0 – 10 Vcc(exceto p/ entrada de tensão)
Janela de 0 – 20 mA(exceto p/ entrada de corrente) Janela de 4 – 20 mA(exceto p/ entrada de corrente) 0 – 1 Vcc relé(5A Max carga resitiva 250Vca) 0 – 400 mA 0 – 10 mV 0 – 400 μA |
| Impedância entrada | 100 KOhm para termopares 10 Ohm para corrente 1M Ohm para tensão
Saída: Aproximadamente 300 Ohms (para saída a sinal) |
| Isolamento galvânico entrada/saída (para saída a sinal) | Não possui |
| Carga ôhmica máxima | 500 Ohms |
| Compensação de temperatura (p/ termopares) | Automática: 0 a 50°C |
| Proteção contra ruptura do sensor | Saída irá para fundo de escala |
| Relé de saída (para saída a relé) | 5 Amp 250Vca máx. carga resistiva – Reversível |
| Material dos contatos | AgCdO |
| Vida útil dos contatos | Mecânica: 10.000.000 operações
Elétrica: 1.000.000 operações |
| Precisão da escala (fundo de escala) | ± 2% |
| Precisão de repetibilidade | ± 2% |
| Temperatura | De trabalho: 0 a 50°C
De armazenado: -10 a 60°C |
| Umidade relativa de trabalho | 20 a 90 % sem condensação |
| Grau de proteção | Da caixa: IP-51
Nos terminais: IP-20 |
| Capacidade dos terminais | Fio: 2,5mm²
Cabo com terminal: 2,5mm² Condutor sólido: 2,5mm² Torque de aperto: 0,5 a 0,6 Nm |
| Parafuso dos terminais | M3 |
| Posição de montagem | Qualquer |
| Fixação | Trilho DIN 35 mm ou parafuso com adaptador opcional |
Dimensões (mm)
