Relé de sequência de fase DPX-136

Introdução

A Minulight apresenta para o mercado seu mais novo supervisor de sequência trifásica, tipo DPX-136, desenvolvido para proteção de equipamentos elétricos trifásicos que não podem operar quando houver anomalias como, inversão da sequência trifásica.

Supervisor de sequência de fase.
1 saída para sequência correta.
1 saída para sequência de fase invertida.
Caixa compacta e resistente.

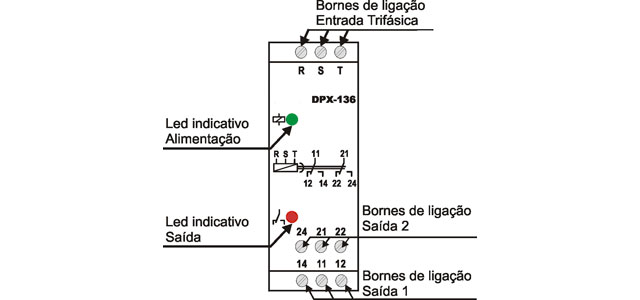

Ajustes frontais

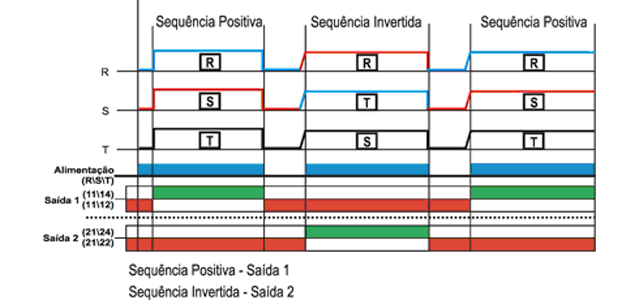

Alimentando-se o equipamento com a rede trifásica, o circuito eletrônico identifica se a sequência esta correta ou não. Caso esteja, ele habilita o monitoramento através da saída 1, inibindo a saída 2. Caso não esteja na sequência correta, automaticamente habilita o monitoramento através da saída 2, inibindo a saída 1. Para correção automática da sequência trifásica a saída 2 deverá estar acoplada ao circuito que consta em “exemplo de ligação”.


Características Gerais
Alimentação (-15% +10%)	110, 220, 380, 440, 460 ou 480 Vca (especificar)
Frequência da rede	50 – 60 Hz
Consumo	3 VA (aproximadamente)
Sequência de fase (ANSI 47)	Positiva: (RST – STR – TRS)
Tempo de retardo no ligamento	200 ms
Tempo de comutação	20 ms
Tempo de estabilização térmica	< 30 min
Tempo de energização	< 2 seg.
Relé de saída	2x 5 Amp 250 Vca máx. carga resistiva – reversível material dos contatos AgCdO
Vida útil dos contatos	Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações
Temperatura Ambiente	De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho	20 a 90 % sem condensação
Material da caixa	Termoplástico
Terminais de saída	Parafusos com alojamento fixo
Grau de proteção da caixa	IP 51
Grau de proteção nos terminais	IP 20
Capacidade dos terminais	Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação	Trilho DIN 35 mm ou parafuso com acessório opcional

Outros produtos de Relés de Proteção

Relés de falta e sequência de fase Tipo: DPX-137

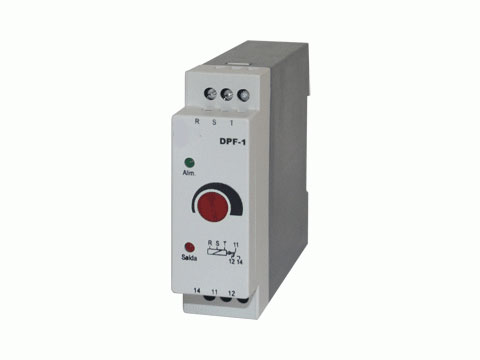

Relés de falta de fase com ou sem neutro Tipo: JPFN-1, DPFN-1 e MPFN-1

Relés de sequência de fase Tipo: JPG-1, DPG-1 e MPG-1
