Relés de falta e sequência de fase Tipo: DPX-137

Introdução

Relés de falta e sequência de fase Tipo: DPX-137: A Minulight apresenta para o mercado seu relé de falta de fase com correção automática da sequência trifásica, tipo DPX-137, desenvolvido para proteção de equipamentos elétricos trifásicos, que não podem operar quando houver anomalias como, falta de fase, inversão da sequência trifásica, desequilíbrio entre fases. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos através de adaptador opcional para a caixa J e D.

Falta de fase por assimetria angular e desequilíbrio.
Sequência de fase.
1 saída para monitoramento.
1 saída para monitoramento com correção automática da sequência de fase.
Caixa compacta e resistente.

Com a rede trifásica ligada ao equipamento e após o procedimento de ajuste, o circuito identifica se a sequência trifásica esta com a sequência correta ou não. Caso esteja, ele habilita o monitoramento através da saída 1 e inibindo a saída 2. Caso não esteja com a sequência correta, automaticamente habilita o monitoramento através da saída 2, inibindo a saída 1. Em ambos os estados a saída permanecera energizada ate que ocorra:

Falta de fase.
Desequilíbrio.
Assimetria angular.

Os relés DPX-137 trabalham sob o princípio de funcionamento da assimetria angular e modular entre fases. Sua sinalização de saída energizada ou desenergizada é sinalizada por led. O led quando aceso indica relé energizado. Quando o relé é desenergizado o led se apaga.

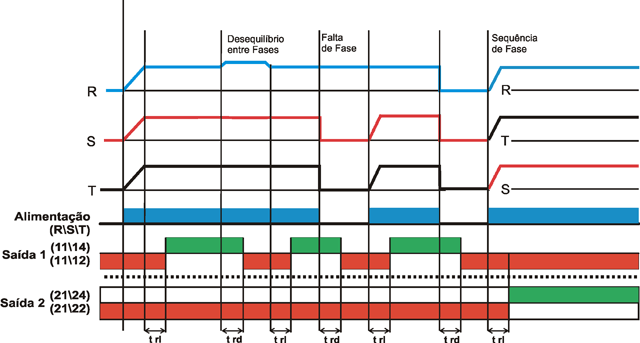

Diagrama(s) de funcionamento

Ajustes frontais


Dados técnicos
Alimentação (-15% +10%)	110, 220, 380, 440, 460 e 480 Vca (especificar)
Frequência da rede	50 – 60 Hz
Consumo	3 VA (aproximadamente)
Sequência de fase (ANSI 47)	Positiva: (RST – STR – TRS)
Falta de fase	Assimetria angular e modular
Ajuste assimetria modular	10 a 35%
Assimetria angular	Fixa em 5%
Retardo no ligamento	Aproximadamente 1,5 segundos, fixo
Retardo no desligamento	Aproximadamente 1,5 segundos, fixo
Repetibilidade	Tensão: 2% fim de escala
Histerese	Tensão: 2% fim de escala
Tempo de comutação	20 ms
Tempo de comutação após falha	100 ms
Tempo de retorno	100 ms
Tempo de estabilização térmica	< 30 min
Tempo de energização	< 2 seg.
Relé de saída	SAÍDA 1= 5 Amp 250 Vca máx. carga resistiva reversível SAÍDA 2= 5 Amp 250 Vca máx. carga resistiva reversível
Material dos contatos	AgCdO
Vida útil dos contatos	Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações
Temperatura Ambiente	De trabalho:0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho	20 a 90 % sem condensação
Material da caixa	Termoplástico
Terminais de saída	Parafusos com alojamento fixo
Grau de proteção da caixa	IP 51
Grau de proteção nos terminais	IP 20
Capacidade dos terminais	Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação	Trilho DIN 35 mm ou parafuso com acessório opcional
